Если для профессиональных строителей значимость геотекстиля подобна аксиоме: очевидна, проверенна и неоспорима, то частные застройщики недостаточно хорошо осведомлены обо всех возможностях этого уникального материала. Такая картина складывается не всегда, но довольно часто. Применение геотекстиля в частном строительстве – не такая уж редкость (скорее – наоборот). Но, к сожалению, правильно и по назначению этот материал используется довольно редко.
Ошибиться в выборе геотекстиля очень легко. Поэтому очень часто об упущенных возможностях приходится сожалеть не только тем, кто полностью отказался от этого материала, но даже тем, кто смог найти ему применение на собственном приусадебном участке. Парадокс? Да. Но объяснение столь замысловатому курьезу – очень простое: геотекстиль – это не отделочное решение, которое в случае несоответствия выбранному стилю можно всегда сменить (было бы желание). Это материал, который ложится в основу, и если геополотно было выбрано неправильно, то даже самый дорогой и качественный материал не принесет владельцу ничего, кроме затрат и разочарований.
Избегая поверхностных суждений, постараемся вникнуть в самую суть проблемы. Выясним, к примеру, почему для строительства подъездной дороги необходимо использовать геотекстиль Дорнит с плотностью 350 г/м², а не какой-либо другой? Почему этот же самый материал нежелательно использовать при строительстве дренажной канализации? Вопросов много, и чтобы самая важная информация была представлена логично и последовательно, ознакомимся с разновидностями и особенностями применения геотекстиля.
Общее понятие о геотекстиле
По определению геотекстилем является особая разновидность синтетического полотна, которое изготавливается по различным технологиям и имеет различные физические характеристики. Технология изготовления и плотность материала – ключевые факторы, которые определяют конечное предназначение геосинтетического полотна. Геотекстиль применяют:
- в дорожном строительстве:
- в частном и промышленном строительстве;
- в сельском хозяйстве и даже в медицине.

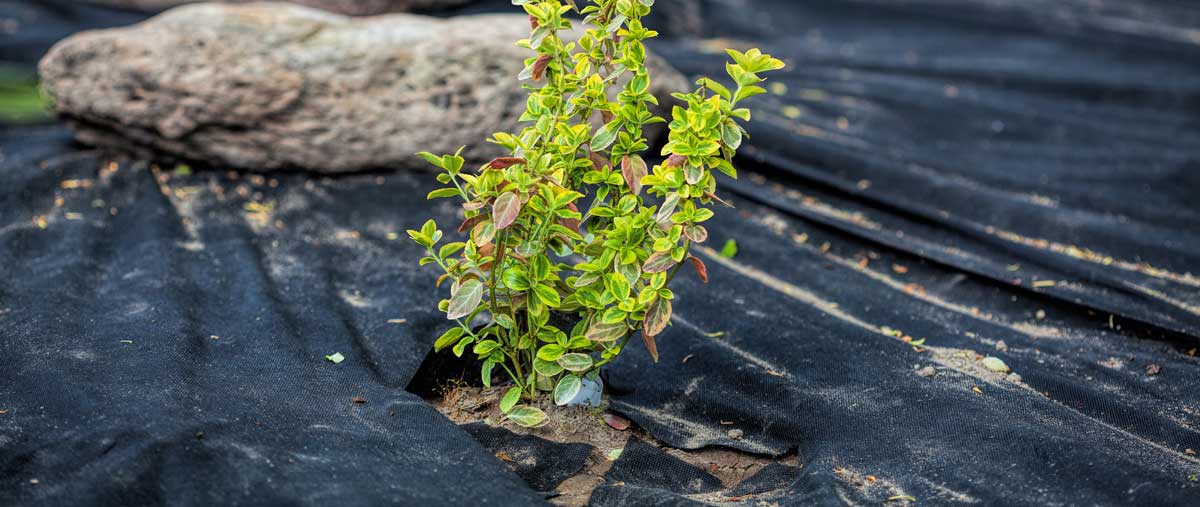

В наши дни геотекстиль все чаще используется в ландшафтном дизайне и частном строительстве:
- Находясь в составе дренажных систем, геотекстиль защищает перфорацию подземных труб от засорения, а насыпные материалы – от перемешивания с грунтом и от расползания (тем самым он продлевает срок службы и увеличивает эффективность водоотводящих коммуникаций).
- Применение геотекстиля при строительстве фундамента – это возможность произвести дополнительное армирование основания. Укрепление подстилающего слоя (например, песчаной подсыпки), защита его от перемешивания с естественным грунтом – все это помогает сократить расход строительных материалов и уменьшить строительную усадку.
- При строительстве дорожного полотна геотекстиль защищает щебень от перемешивания с грунтом, тем самым, позволяя уменьшить толщину асфальтного покрытия без потери его качества (те же самые функции выполняет геотекстиль при строительстве пешеходных дорожек).
- Совсем невозможно представить без геотекстиля облагораживание и декорирование приусадебной территории. Он обеспечивает механическую защиту пленочной гидроизоляции, используемой при строительстве водоемов. Также геотекстиль помогает защитить от осыпания декоративные холмы или ландшафтные террасы. Геосинтетическое полотно на порядок увеличивает несущую способность грунта, а это качество востребовано везде, где есть необходимость в укреплении насыпных слоев или в защите материалов, восприимчивых к механическим повреждениям.
Сырье для производства геосинтетического полотна
Чаще всего в продаже можно встретить геотекстиль, изготовленный из полиэфирных и полипропиленовых волокон. Благодаря высокой прочности и долговечности полимерный геотекстиль обрел популярность в строительной сфере и сельском хозяйстве – там, где эти качества ценятся больше всего.
Менее распространен геотекстиль из стекловолокна и различных натуральных включений (отходы текстильной промышленности: хлопок, шерсть и т. д.). Использование натуральных наполнителей несколько ограничивает сферу применения материала. Такое полотно, к примеру, не рекомендуется использовать при строительстве дренажных коммуникаций, поскольку оно быстро изнашивается, а это приводит к засорению водоотводящих систем.
Полипропиленовый геотекстиль
Геополотно из непрерывных полипропиленовых волокон – материал на основе термопластичного полимера, обладающего повышенной химической стойкостью. Полипропиленовые волокна – это продукт полимерной промышленности, который представляет собой первичное, то есть, непереработанное сырье. Применение цельного волокна наделяет полотно высокой прочностью, но под воздействием солнечных лучей полипропиленовые нити быстро свою прочность теряют. Проблема эта поправима: при добавлении в состав продукта химических стабилизаторов, защищающих его от воздействия ультрафиолета, полипропиленовый геотекстиль успешно применяется в самых различных областях человеческой деятельности. Сравнительно высокая стоимость полипропиленового геополотна – следствие технологических особенностей производства.
Полиэфирный геотекстиль
Полиэфирный геотекстиль – материал, изготовленный из коротких полиэфирных волокон. Их основу составляет вторичное сырье (пластиковые отходы, отходы полимерного производства и т. д.), что значительно сокращает себестоимость полотна, но наделяет его достаточной прочностью.
Подходящий пример качества, долговечности и практичности – полиэфирный геотекстиль марки «Дорнит» с плотностью 250 г/м² – популярное и экономичное решение для малоэтажного строительства, ландшафтного дизайна и комплексного благоустройства приусадебных территорий.
На этом классификацию геотекстиля по материалам изготовления можно завершить. Вариантов не так уж много, а их отличия понятны даже для человека непосвященного.
Гораздо интереснее обстоят дела с технологией производства, ведь именно от нее зависит область применения геотекстиля.
По способу изготовления геотекстиль делится на две основных разновидности: тканый и нетканый.
Тканый геотекстиль
Тканый геотекстиль (геоткань) изготовлен по классической технологии, в основе которой лежит взаимное переплетение продольных и поперечных волокон. Такой материал обладает высокой прочностью на растяжение и хорошо противостоит изламывающим нагрузкам. Этими качествами обусловлена область применения геоткани:
- строительство армированных земляных насыпей;
- обустройство подпорных укреплений;
- обустройство фундаментов, обладающих сложной конфигурацией;
- дорожное строительство;
- комплексные строительные работы, строительство инженерной инфраструктуры и так далее.
Нетканый геотекстиль
Нетканый геотекстиль, в свою очередь, бывает термоскрепленным и иглопробивным. В первом случае волокна геотекстиля скрепляются между собой под воздействием высокой температуры, во втором – под воздействием механического пресса с иглами.
Термоскрепленный геотекстиль изготавливают исключительно из полипропиленовых волокон. Этим обусловлены его основные качества: прочность и эластичность.
Термоскрепленный геотекстиль успешно применяют для укрепления грунта при строительстве на склонах. Также его качества трудно переоценить, если вы занимаетесь посадкой деревьев или благоустройством растительных зон (он хорошо задерживает влагу, тем самым, позволяя на порядок увеличить промежутки между поливом растений). Но по причине низкого коэффициента фильтрации этот материал не следует использовать при строительстве дренажных коммуникаций, ведь воду он пропускает только в поперечном направлении.
Иглопробивной геоткстиль – незаменимое решение для частного строительства
Для производства иглопробивого геополотна используются как короткие, так и непрерывные полимерные волокна. Механический способ скрепления волокон одновременно наделяет полотно и прочностью и высоким коэффициентом фильтрации. Это значительно расширяет область его применения. Учитывая, что современные технологии позволяют производить материал с заданными параметрами плотности, для частного строительства трудно найти более подходящее синтетическое полотно, чем иглопробивной полиэфирный геотекстиль.
Плотность геотекстиля и сферы его применения
Для частного строительства, для работ, связанных с обустройством ландшафтного дизайна, а также для строительства временных дорог местного значения специалисты строительной сферы рекомендуют использовать иглопробивной полиэфирный геотекстиль «Дорнит», плотность которого варьируется в пределах от 150 до 350 г/м².
С одной стороны этот материал недорогой, благодаря чему среднестатистический частный застройщик может приобрести его без особых проблем, с другой – характеристики материала полностью соответствуют перечисленным областям применения. Классификация «Дорнита» по плотности имеет шаг 50 г/м², причем каждая следующая ступень классификатора имеет свое узконаправленное предназначение.
Чтобы разобраться – как правильно выбирать полотно по плотности, рассмотрим несколько примеров целевого использования иглопробивного геотекстиля.
Геотекстиль плотностью 150 г/м²
Геотекстиль «Дорнит» 150 г/м² разрабатывался специально для строительства дренажных систем и для укрепления грунта при организации водоотводящих коммуникаций. Мелкие поры более плотного геотекстиля быстро засоряются твердыми микрочастицами грунта, снижая тем самым фильтрующую способность материала. При этом материал, обладающий плотностью 150 г/м², идеально подходит для дренажа и превосходно укрепляет слабые основания.
Геотекстиль плотностью 200 г/м²
Геотекстиль «Дорнит» 200 г/м² предназначен для укрепления неустойчивых и слабых грунтов. Его используют в следующих ситуациях:
- когда необходимо обустроить газон на приусадебном участке: стабилизировать грунт или защитить почву от деформации;
- когда нужно укрепить неэксплуатируемую насыпь;
- при строительстве пешеходных дорожек и декоративных склонов.
Чаще всего используют материал с плотностью 200 г/м² люди, которые занимаются ландшафтным дизайном. С его помощью можно эффективно разделять слои грунта на неэксплуатируемых территориях или защищать газоны от прорастания сорняков.
Геотекстиль плотностью 250 г/м²
Иглопробивной геотекстиль с плотностью 250 г/м² выбирают те, кто планирует заняться масштабными строительными работами на собственном приусадебном участке. Этот материал оптимально подходит для укрепления грунта под фундаментом путем подкладки полотна под песчаную подушку. Он надежно отделяет от основного грунта амортизационную подсыпку и позволяет равномерно распределить нагрузки по всему периметру фундамента. Вместе с этим «Дорнит» 250 г/м² успешно применяется для укрепления отмостки, а также для механической защиты полимерной пленки, используемой при строительстве бассейнов и искусственных водоемов.
Геотекстиль плотностью 300 г/м²
Более плотное геосинтетическое полотно «Дорнит» 300 г/м² позволяет решать задачи с особым статусом. Это укрепление фундаментов любой сложности, а также строительство глубоких искусственных водоемов, благоустройство спортивных площадок, а также укрепление других функциональных зон, наиболее подверженных интенсивным механическим нагрузкам.
Геотекстиль плотностью 350 г/м²
Иглопробивное геосинтетическое полотно, обладающее плотностью 350 г/м², также получило широкое распространение в частном строительстве. Больше всего этот материал подходит для строительства надежных подъездных дорог, автомобильных парковок или массивных фундаментов. Также его можно использовать для решения других задач, которые имеют схожее предназначение и соответствующий уровень сложности.
Основные преимущества иглопробивного геотекстиля марки «Дорнит»
Ключевые преимущества представленного материала заключаются в практически необъятной области его применения, а также в неизменности эксплуатационных характеристик на протяжении всего периода эксплуатации (который, кстати, достигает 25-ти лет). Ему характерны:
- прочность и долговечность, которые достигаются применением неразлагаемых геосинтетических материалов;
- устойчивость к вибрациям и перепадам температуры;
- хорошая фильтрующая способность даже в экстремальных условиях эксплуатации (при интенсивных вибрациях, при сильном механическом давлении и т. д.);
- экологичность и доступная стоимость.
Кстати – о стоимости: в цену материала заложены все издержки, которых требует безукоризненное соблюдение производственной технологии, затраты на приобретение качественного сырья, а также расходы на эксплуатацию высокотехнологичного производственного оборудования. Если вам приглянулся геотекстиль, обладающий слишком низкой ценой, значит, та или иная статья расходов не заложена в его себестоимость. Следовательно, материал был произведен с нарушением технологии или с использованием некачественного сырья.
Невозможно создать качественный материал без соответствующих вложений, поэтому дешевый геотекстиль не будет обладать ни надежностью, ни долговечностью. Приобретая геосинтетическое полотно у официальных дилеров, напрямую сотрудничающих с производителем, вы всегда получите гарантированное качество за обоснованную и приемлемую стоимость.
Технология укладки геотекстиля
При проведении дорожного строительства используют различные инновационные материалы, каждые из которых обладает своими уникальными свойствами. Укладка геополотна необходима для создания разделительного слоя при выполнении дорожных работ, а также для создания дренажных систем. Технология укладки геотекстиля улучшает эксплуатационные возможности поверхности и позволяет: укрепить склоны, насыпи и другие покрытия; создать гидроизоляцию, которая препятствует появлению влаги; защитить поверхность от механических повреждений; качественно разделить слои насыпных конструкций; повысить прочность покрытия. Монтажная технология геополотна не сложная, но требует соблюдения последовательности и качественности выполнения этапов. Выполнение работ по созданию геотекстильных поверхностей можно разделить на 6 этапов.
Выбор геотекстиля
Существует два типа материала геотекстиля:
- тканый;
- нетканый, для производства которых используют разные методы формирования.
На рисунке выше изображен тканый, белый геотекстиль.
Нетканый геотекстиль изготавливают путем массового переплетения синтетических волокон, что улучшает прочность материала, а для закрепления формы полотна производится нагревание и пресовка валами. Данная структура имеет свойство фильтрующей мембраны и является лучшей прослойкой для разделения грунта.
Метод изготовления тканого полотна схож с методом производства нетканого, но благодаря другой структуре нитей, геотекстиль тканого типа обладает лучшей прочностью по основе. Тканый геотекстиль склонен к диагональным деформациям при физической нагрузке, поэтому его используют в местах, где нужна высокая прочность, но незначительная деформация допускается.
Благодаря спутано-волокнистой структуре нетканый тип отлично выполняет функцию фильтрующей мембраны.
Транспортировка и хранение геотекстиля
Полотна геотекстиля должны храниться на сухой и ровной поверхности, чтобы они не утратили форму. Для компактного расположения рулонов допустимо расположение их в слой, который не должен превышать 5 рядов.
Геотекстиль намотан на жесткую сердцевину, которая может сломаться при физической нагрузке, поэтому расположение рулонов накрест строго запрещено. Производители полотен советуют снимать заводскую упаковку необходимо только перед непосредственной укладкой материала на поверхность.
Подготовительные работы
Технология укладки геотекстиля производится на поверхность, которая в свою очередь требует качественную подготовку основания. Прежде чем застелить полотно, необходимо избавиться от дефектов грунта: ям, впадин, трещин, растительность и т.д. Для того чтобы выявить все дефекты, можно выполнить предварительную накатку полотна, которая определит имеющиеся неровности.
Все ямы и впадины нужно засыпать грунтом или песком, уплотнить прослойку при помощи виброплиты или вибротрамбовки и выровнять. Кустарники и корни – выкорчевать или подпилить, а поверхностные воды компенсировать дополнительным слоем песка. Если объект не несет угрозу повреждению геотекстиля, то проводить подготовку основания необязательно.
Укладка полотна
После подготовки грунта происходит сам процесс укладки полотна, при котором геотекстиль необходимо расправить и уложить по длине строительного участка. Перед раскатыванием рулонов на готовых участках нужно установить палубку и только потом уложить рулоны геотекстиля таким образом, чтобы его края выходили за пределы насыпи для лучшей фиксации за пределами дороги.
Продольная укладка относительно оси насыпи выполняется проще, а поперечная укладка обеспечивает прочность слоев по ширине насыпи. Для ручной раскатки рулонов полотна потребуется несколько человек, чтобы поэтапно закреплять материал. Также укладку можно выполнить с помощью навесного оборудования, главное чтобы на поверхности уложенного покрытия отсутствовали складки.
Все рулоны нужно равномерно выровнять, скрепить между собой и зафиксировать к грунту с помощью анкеров. Каждый последующий слой не обходимо класть на предыдущий с перекрытием на 0.3-0.7 метров, чтобы обеспечить выполнение определенных возложенных на него функций и минимизировать возможность расхождения закрепленных слоев после того, как будет возложена нагрузка.
При выполнении укладки запрещается передвижение техники или рабочих по уложенным полотнам геотекстиля.
Закрепление полотен
Для минимизации длинны перекрытия, уложенные полотна геотекстиля нужно скрепить между собой. Соединение геотекстиля можно осуществить сварным методом или сшивным методом встык. Сварочное соединение низкотемпературной горелкой позволит сэкономить материал и провести укладку в более короткие сроки, а сшивной метод не требует сложных операций и каких-либо знаний приборов.
В сшивном методе, для закрепления материалы к грунту используются анкера, которые нужно устанавливать через каждые 1.5-2 метра, для обеспечения устойчивости к ветру и сохранения натяжения материала.

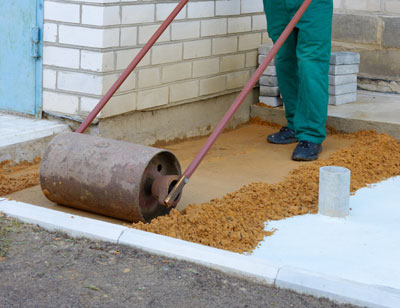

Засыпка и уплотнение

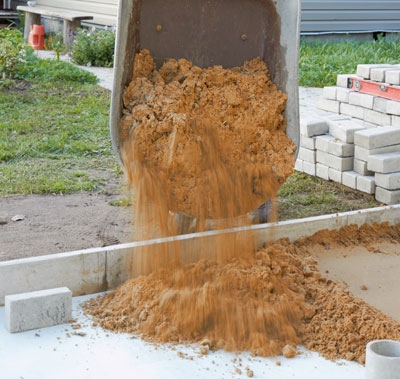

Следующим этапом после закрепления полотен является засыпка конструктивным слоем с высоты не более 1.2-1.5 метров, ведь при падении материал может разрушить целостность геотекстиля. При этом нельзя допускать взаимодействие с тяжелым транспортом на непокрытых полотнах. Основываясь на особенности основания грунта и насыпных материалов выполняется уплотнение грунтового слоя, который может быть выполнен как вручную, так и с использованием техники.
До полного уплотнения последнего слоя не стоит подвергать геотекстиль большим нагрузкам, поэтому перемещение техники по рабочему участку разрешается только при толщине засыпки не меньше 200 мм. При недостаточной способности грунта к большим нагрузкам следует использовать малогабаритную технику с маленьким давлением на единицу площади.
Для достижения лучших результатов уплотнение нужно выполнять послойно. Во время укладки геотекстиля рекомендуется постоянно контролировать качество выполняемой работы, чтобы вовремя устранять ошибки. Если какие-либо участки полотна были повреждены, то необходимо выполнить их замену или поставить заплаты в нахлест на 50 сантиметров, чтобы обеспечить их устойчивость на поверхности геотекстиля.
Укладка асфальта
При укладке асфальта с помощью нивелира нужно определить направление уклона в ту сторону, где будет собираться основная масса дождевой воды и будет располагаться ливневая канализация. Величина уклона не должна превышать 10 мм на 1 метр.
Для выбора толщины асфальтного покрытия необходимо определить степень нагрузки на поверхность. В зависимости от возложенных в будущем нагрузок необходимо выбрать подходящую толщину слоя. Так, для придомовой територии вполне достаточен слой мелкозернистого асфальта в 4-5 сантиметров. При более интенсивной эксплуатации необходим дополнительный нижний слой крупнозернистого асфальта.
Укладку асфальта не стоит проводить при дожде, потому что теряются свойства продукта и дорога не получиться достаточно прочной и устойчивой.
При четком соблюдении установленных правил использования геотекстиля, асфальтобетонное покрытие прослужит достаточно долго и менять его придется не меньше, чем через 10 лет.
Способ укладки геотекстиля: правила и технология монтажа
Геотекстиль представляет собой синтетический материал, который стал очень популярным при обустройстве дренажа и в области строительства. Данный материал очень удобный в применении, так как выпускается в любых размерах. Сегодня, практически под каждую дренажную систему выполняют укладку геотекстиля. Также данный материал, используется для изоляции трубопроводов, в строительстве и латании дорог, в ландшафтном дизайне, легкой промышленности, в строительстве и реконструкции подземных сооружений и прочих сферах.
Основные характеристики и виды
Геотекстильное полотно обладает хорошими качественно-эксплуатационными характеристиками:
- Высокой прочностью.
- Стойкостью к истиранию и гниению.
- Стойкостью к химическому воздействию.
- Длительный срок службы.
- Универсальность.
Область применения данного материала достаточно обширна. Его используют в домашнем хозяйстве, а также в строительстве, промышленности.
В зависимости от сферы применения различают следующие виды геотекстиля:
- Мебельный – применяется при производстве матрасов, обивки.
- Строительный – данный вид применяется при сооружении фундаментов, дорог, тротуаров и т.д.
- Упаковочный – используется в качестве упаковки мебели, одежды, обуви.
- Дренажный – необходим для защиты трубопровода.
- Садовый – нужен при строительстве теплиц.
Материал классифицируется в зависимости от способа производства. Различают геотекстиль тканный, иглопробивной и термоскрепленный.
Основные функции геотекстиля
- Разделение. Заключается в способности отделять разные слои грунта. Поэтому и применяется при обустройстве дренажа, как разделяющий материл. При этом, вода будет проходить через разделитель без всяких препятствий.
- Уплотнение. Так как сегодня геоткань нашла свое применение в строительстве (крепление откосов на дорогах), то ее используют для предотвращения разных осыпаний и обвалов.
- Фильтрация. Слой геоткани не позволяет пропусканию крупных частиц, причем весь это процесс сопровождается движением жидкой массы. В таком случае, укладка материала предотвратит смешивание слоев и не допустит ослабление всей конструкции.
- Дренаж. Это одна из главных областей применения геотекстиля, в которой данный материал, позволяет отводить воду из сооружения. Происходит все это путем просачивания жидкости через ткань. При этом, отвод жидкой массы, происходит без значительных потерь.
- Защита мембраны. Геотекстиль применяется для защиты тех материалов, которые не способны пропускать воду. Таким образом, не происходить их растяжение и не нарушается прочность конструкции.
Геоткань имеет способность фильтровать все проникающие в нее вещества. Благодаря наличию мелких пор, материал не подвергается засорению. Геотекстиль предотвращает перемешивание несвязных слоев грунта.
Критерии выбора
- От показателя плотностизависит сколько грамм материала будет расходоваться на 1 кв.м.
Известные производители данного материала выпускают изделия с плотностью от 100 до 600 грамм на 1 кв.м. При увеличении плотности поверхности увеличиваются и другие показатели: прочность, толщина, разрывная нагрузка. Стоимость материала увеличивается с увеличением плотности . При покупке геополотна необходимо учесть толщину под давлением. Стандартная толщина может варьироваться от 1.7 до 2 кПа.
- Следующий важнейший показатель — это разрывная нагрузка(поперечная или продольная).
Ее измеряют в ньютонах на 1 кв.м. Исходя из ожидаемых нагрузок выбирается тот или иной тип дорожного полотна. Такую характеристику, как удлинение при разрыве учитывают при расчете интенсивности движения. Единицей измерения данного показателя является процентное соотношение.
- Наиболее важной характеристикой при создании гидроизоляционного слоя является прочность.
Ее также измеряют в ньютонах (от 400 до 1650). Важное значение в дорожно-строительной сфере имеет коэффициент фильтрации, который показывает, насколько качественно фильтруется лишняя влага за сутки: от 140 до 80 метров в сутки.
Правила укладки геотекстиля
Способы укладки геоткани очень похожи между собой, поэтому все они объединяются в одну общую технологию.
- Начинать укладку необходимо с подготовки почвы.
Перед тем как стелить геотекстиль на грунт, необходимо выполнить его полное выравнивание и планировку. Это означает убрать с участка все камни, корни, пни и другие посторонние элементы. Чтобы выявить все возможные дефекты, рекомендуется провести пробную накатку полотна, с помощью которой выявляются все имеющиеся неровности;
Очень важно следить за тем, чтобы она была ровной без всяких шероховатостей и бугров. Лишь в таких условиях, материал будет улаживаться идеально, что гораздо продлит его срок эксплуатации.
Очень важно, чтобы листы геотекстиля были плотно соединены.
Если крепление происходит с помощью сварки, то нахлест полотен можно оставлять примерно в 10см. Сварочные работы нужно проводить только с помощью низкотемпературной газовой горелки, которая имеет широкий диаметр захвата. В процессе работы, сопло горелки необходимо располагать на расстоянии 20см от поверхности полотна. Следующий раскатанный рулон прижимается к уже разогретой поверхности предыдущего. Сварка на сегодняшний день, считается самым экономичным способом укладки геотекстиля.
Края рулона крепятся к основанию грунта нагелями;
В процессе уплотнения геотекстиля, очень важно его не повредить, иначе в дальнейшем, может произойти обвал конструкции.
Специальная техника может начинать передвигаться по участку, где уложен геотекстиль только в случае, если толщина засыпки не менее 200 мм. В противном случае, допускается использование только облегченной техники, во избежание повреждения полотна.
Хотя стелить геотекстиль правильно можно используя и другие технологии, эта является наиболее распространенной и эффективной. Конечно, стелить геотекстиль на дачном участке, делая садовые дорожки – это одно, а укладывать геотекстиль под покрытие шоссе или скоростной трассы – совсем другое.
Укладка геотекстиля – проблема или ускорение работы?
Как и любой другой практичный материал, геотекстиль требует строгого соблюдения определенных правил и технологии укладки. В противном случае, его эффективность и долговечность могут быть сведены на нет. А это отразится не только на дополнительных затратах, но и на серьезных ремонтных работах, вплоть до полной реконструкции, ведь укладка геотекстиля часто относится к скрытым работам.
Рекомендации
При укладке геотекстиля, нужно всегда придерживаться определенной технологии, только тогда материал проявит все свои максимальные свойства и возможности.
Если вы уже приобрели рулоны полотна, то хранить их нужно в сухом чистом месте. Ни в коем случае нельзя нагромождать рулоны один на один в большем количестве, чем укажет производитель.
Обычно, больше пяти рядов складывать нельзя. Также нельзя снимать упаковку, в которую изначально было уложено полотно. Распаковать нужно непосредственно перед использованием.
Если Вы решили уплотнить будущий фундамент вашего дома, или положить геотекстильное полотно под какой-либо элемент ландшафтного дизайна, то помните обо всех правилах его укладки!
Для чего нужен геотекстиль в фундаменте и как его правильно укладывать?
Геотекстиль — относительно новый многофункциональный рулонный материал, применяемый для защиты заглубленных строительных конструкций от неблагоприятных воздействий. Изготавливается из полиэстера, полиэфира и полипропилена в виде тканых полотен (геоткань) или термически обработанной нетканой перфорированной пленки.
Геологическую ткань получают путем традиционного текстильного плетения полимерных нитей под прямым углом по отношению друг к другу. Такое полотно отличается высокой прочностью, эластичностью и способно пропускать влагу только в одну сторону. Повышенная эластичность позволяет использовать геологический текстиль в местах со сложной пространственной конфигурацией строительных конструкций с ломающей деформацией изолирующих слоев.
Для изготовления нетканых полотен используют полимерные волокна из вискозы, полиамидов, полиэфиров и полипропилена, которые хаотично скрепляют между собой термическим или пробивным способом. Структура материала может состоять из одного вида сырья или комбинации различных полимеров.
Применение
Для чего нужен геотекстиль в фундаменте? Он применяется для решения разных задач, поскольку учитывается:
- высокая прочность и долговечность материала;
- способность к укреплению грунта;
- устойчивость к воздействию влаги и низких температур;
- уникальные гидроизоляционные свойства;
- более равномерное распределение весовых нагрузок;
- прекращение роста сорных растений;
- пропуск влаги в одном направлении;
- устойчивость к воздействию грибка, насекомых и грызунов.
Кроме этого, следует отметить способность геотекстиля для фундамента увеличивать плотность и прочность после дополнительной термической обработки. В результате геотекстильные полотна применяются для:
- укрепления слабых грунтов и распределения нагрузки от конструкций;
- разделение различных слоев насыпных строительных материалов;
- дренажного отвода влаги от несущего основания.
При этом доступная стоимость полотна делает такую защиту эффективной и оправданной экономически.
Критерии выбора материала
Эксплуатационные характеристики полимерных нитей, которые применяют для изготовления геотекстиля, очень близки. В то же время, следует помнить, что нетканые полотна обладают лучшими гидроизоляционными свойствами и дешевле, а геоткань более пластична, прочнее, но дороже.
По плотности
При выборе рулонного материала, прежде всего, следует ориентироваться на его плотность:
- 150-200 г/м 2 применяют для устройства дренажей и эффективного отведения влаги;
- 250-300 г/м 2 для разделения грунта и насыпных слоев с увеличением их устойчивости и прочности;
- более 350 г/м 2 для более эффективного распределения весовой нагрузки на почву и защиты от пучинистых грунтов.
По толщине и другим параметрам
Изготовители материала поставляют на рынок геологический текстиль толщиной от 0,8 до 3,8 мм. Чем больше толщина, тем полотно прочнее, но и стоит дороже. Оптимальным вариантом для укладки геотекстиля под фундамент считается материал толщиной 1,6-2,4 мм.
В числе других важных параметров можно назвать коэффициент фильтрации, который определяет количество влаги, пропускаемой за единицу времени, и показатель прочности на разрыв.
Укладка геотекстиля при возведении фундаментов
Уровень эффективности применения защитных геологических полотен для фундаментов зданий в значительной степени зависит от точного соблюдения технологии укладки материала. Для каждого типа фундаментных оснований она имеет определенные особенности. Но перед тем как укладывать геотекстиль под фундамент, следует изучить основные принципы:
- поверхность грунта или насыпного материала должна быть хорошо уплотнена и максимально выровнена по горизонтали;
- нахлест соседних полотен при укладке составляет полосу — не менее 200 мм, при наличии уклона — вдвое больше;
- при возможности, рекомендуется использовать термический способ соединения полотен, в противном случае следует применять пластиковые или металлические скобы.
Для сварки полотен используется газовая горелка или паяльная лампа. После достаточного разогрева, соседние кромки накладывают друг на друга и плотно прижимают. Бетон на геотекстиль не заливается. Перед бетонированием полотно покрывается слоем утрамбованного песка толщиной 50-100 мм.
Монолитный фундамент ленточного типа
Геологическое полотно плотностью 300 или более г/м 2 укладывают на дно траншеи до засыпки подстилающей подушки. Если слой гравия и песка засыпаются отдельно, а не в виде смеси, то их так же следует разделить геотекстилем под ленточный фундамент плотностью 200-300 г/м 2 . Это исключит постепенное вымывание песка в слой гравия.
Нижний слой текстиля следует соединить с вертикальным полотном с внешней стороны ленты и только после этого приступать к сборке опалубочной конструкции. При несъемной опалубке из пенополистирола вертикальная полоса рулонной изоляции не нужна, поскольку пенопласт уже сам по себе станет достаточной защитой.
По окончании заливки бетонной смеси и ее схватывания, верхнюю плоскость монолитной ленты так же следует покрыть полотном плотностью 150-250 г/м 2 . Более высокая плотность в данном случае не требуется.
Ленточный фундамент из сборного железобетона
Отличие защиты от монолитной конструкции заключается в том, что боковую стенку ленты защищают геотекстилем, наклеивая его на бетонную поверхность при помощи битумной мастики. При этом края бокового полотна должны выходить за края стенки и соединяться с другими слоями.
Плитные основания
Полосы полотен расстилают по всему дну котлована таким образом, чтобы они выходили за периметр фундамента на 150-200 мм. Затем устанавливают опалубку, собирают арматурный каркас и заливают бетон.
После снятия опалубочных щитов пленку заворачивают на боковые торцы и приклеивают при помощи битумной мастики. Верхняя плоскость монолитной плиты не изолируется, поскольку будет закрыта от внешних воздействий.
Какой геотекстиль использовать для фундамента монолитная плита? В качестве материала рекомендуется выбрать нетканый материал плотностью 150-200 г/м 2 . Или тканое плотно плотностью 200-250 г/м 2 . Оно вполне обеспечит хорошую защиту конструкции и улучшит ее устойчивость.
Столбчатые и свайные фундаменты
Сами столбы и сваи в гидроизоляции фундамента геотекстилем не нуждаются. Но, при наличии цокольного этажа, перед монтажом ростверка рекомендуется покрыть выровненный грунт полотном и насыпать сверху песок, гравий или залить поверхность бетоном. После этого можно перейти к монтажу ростверка и цокольных стен.
В качестве защитного материала можно выбрать нетканый пленочный материал плотностью 150-200 г/м 2 .
Использование полимерных полотен при устройстве отмостки
Отмосткой называют примыкающее к стене покрытие в виде твердой сплошной полосы по всему периметру дома. Она защищает стены и фундамент здания от неблагоприятного воздействия атмосферных осадков, уменьшает глубину и зону промерзания, снижает потери тепла в нижней части дома.
Однако и сама отмостка со временем может быть разрушена под давлением вспученного грунта или при таянии снегов. Для ее защиты можно использовать полотна, если уложить и зафиксировать изоляцию правильно.
Перед размещением насыпной подушки нужно постелить на грунт два слоя полотна таким образом, чтобы геотекстильный слой выходил за край отмостки на 300-400 мм. Кроме этого, изоляцию следует завести на стену и поднять на 50-100 мм выше планируемого уровня бетонной поверхности.
Сверху отсыпать слой щебня (про то, какой щебень лучше выбрать, мы писали тут), утрамбовать и покрыть его еще одним слоем полотна. В этом случае песок не будет вымываться водой в слой щебня. Не образуются пустоты, и отмостка будет длительное время стоять на прочной основе. Далее насыпается песок, проливается водой и заливается бетонная полоса по периметру дома.
Для этой конструкции рекомендуется использовать нетканое иглопробивное полотно плотностью не менее 350 г/м 2 . Такой геотекстиль имеет максимальную прочность и наиболее эффективно отводит влагу. Менее плотный материал допускается использовать на устойчивых непучинистых грунтах.
Как правильно уложить геотекстиль?
Читайте также статью «Геотекстиль Дорнит – иглопробивное полотно №1 для дорожного строительства!» по ссылке.
- Какой стороной и как правильно уложить геотекстиль?
- Таблица: Сравнение свойств геотекстиля
- Видео: Геотекстиль в строительстве дорог
- Таблица применения геотекстиля в зависимости от плотности
- Технология укладки геотекстиля
Геотекстиль – самый популярный геосинтетик, так как имеет универсальное применение и неповторимые свойства. Его используют в строительстве, сельском хозяйстве и при выполнении ландшафтных работ. В нашей статье мы разберем, как правильно уложить геотекстиль под тротуарную плитку, под фундамент, при укрытии растений и в других конструкциях. Итак, поехали.
Какой стороной и как правильно уложить геотекстиль?
В основном материал представляет собой полотно из полимерных нитей, уложенных с особой плотностью и скреплённых в местах пересечения. Либо геотекстиль может производиться по тканной технологии с переплетением волокон в определённом рисунке. В любом случае получается биостойкий геосинтетик с высокими характеристиками прочности, проницаемый для воды и воздуха.
Пары влаги и вода свободно проходят сквозь материал в обоих направлениях, потому нет разницы, какой стороной укладывать геотекстиль. Скреплённые геосинтетические волокна прекрасно сдерживают смешивание насыпных материалов, устойчивы к разрыву и раздиру при сжатии острыми краями щебня, стекла и прочих механических воздействий. Материал не гниёт в условиях постоянной влажности, укрытые растения под ним свободно дышат и находятся в хорошем микроклимате.
Однако при всей простоте материала, всё же существуют особенности работы с ним. Давайте разберём их подробно!
Таблица: Сравнение свойств геотекстиля
Относительное удлинение при разрыве, %, не более: — по длине -по ширине
Прочность кH/м, не менее: -по длине -по ширине
Видео: Геотекстиль в строительстве дорог
Таблица применения геотекстиля в зависимости от плотности
Технология укладки геотекстиля
Монтаж геосинтетика можно проводить мастерам с минимальными навыками. Он практичен в использовании, хорошо переносит заломы, повторяет структуру ландшафта, хорошо тянется и его сложно повредить. Однако чтобы геоматериал работал на все 100% нужно его правильно применить. Предлагаем Вам описание способа работы с геотекстилем.
Подготовка основания. Сам материал сложно повредить, однако для многих систем, особенно перед укладкой гидроизоляционных мембран для прудов и бассейнов следует выполнить выравнивание участка. Для этого полностью удаляются корневища, камни и другие включения. Чтобы полностью устранить дефекты рекомендуется накатка песка или мелкофракционного материала.
Раскладка геотекстиля. Для небольшого участка раскатка рулона выполняется вручную. Когда встаёт вопрос, как правильно уложить геотекстиль на дорогу под щебень, то тут можно применять механические средства. При помощи навесного оборудования рулон разворачивается без натяжения и складок. Главное не допускать перемещения всего геотекстиля или его фрагмента волоком, и исключить хождение по слою. Обязательно соблюдение поперечных нахлестов около 300 мм, а вдоль рулона геотекстиля должно находить на предшествующий рулон полосой до 700 мм.
Скрепление стыков. Для каждого типа геотекстильного полотна есть рекомендации по соединению в местах нахлёста. Это может быть сваривание, сшивание, проклейка. По периметру края фиксируются к основанию с помощью нагелей. В местах плавного поворота или изменения направления укладки под определённым углом материал подрезают. При этом снова выдерживают нахлёст порядка 300 мм и скрепляют нагелями с интервалом 200 мм.
Засыпка полотна. Сброс щебня или песка выполняют с высоты не больше 1,5 метра, после чего проводят его равномерное распределение по всей поверхности. В дальнейшем следует утрамбовать засыпку при помощи катка. Если нужна большая высота насыпного материала, то лучше выполнять работы послойного. Так будет правильно уложить геотекстиль от сорняков на стоянке из бетонной экопарковки и пластиковой решетки, а также для дорог. Постепенное формирование прослойки лучшим образом сказывается на качестве готового покрытия.
Контроль укладки. Обязательно нужно контролировать выполнение работ, следить, чтобы геотекстильное полотно не получило повреждений и было целым. В случае допущения ошибки и образования повреждённых участков на них можно наложить фиксируемую заплату с перекрытием до 50 см, либо заменить целыми фрагментами.
Работа транспорта. Движение техники разрешается при толщине отсыпки больше 200 мм. Причём только прямолинейное, все развороты выполняются за пределами рабочей поверхности. Если основание имеет слабую несущую способность, то следует ограничиться лёгкими гусеничными тракторами с небольшой нагрузкой на единицу площади.
Вот такие правила работ достаточно соблюдать, чтобы правильно уложить геотекстиль для дренажа под газон и на клумбу, садовую дорожку или под мощение брусчаткой, под экогазон и при устройстве автомобильной дороги.
Как правильно уложить геотекстиль?
Обращаемся к аудитории читателей, которых интересует вопрос выполнения земляных работ с использованием геотекстильного полотна. Расширение ассортимента геотекстильных материалов, определяется значительным повышением потребительского спроса. Строителям требуется достаточное количество видов, чтобы иметь возможность свободного выбора оптимального материала, пригодного для решения самой сложной задачи. На сегодняшний день, из всех свойств иглопробивного геотекстиля, строители, главным образом пользуются разделительными и усилительными.
САМЫЕ ПОПУЛЯРНЫЕ ВИДЫ ГЕОТЕКСТИЛЯ В ЭТОМ МЕСЯЦЕ
Наименование | Плотность | Ширина | Длина | Площадь рулона, м2 |
---|---|---|---|---|
Геотекстиль 100 г/м2 | 100 | 2,15 | 130 | 279,5 |
Геотекстиль 150 г/м2 | 150 | 2,15 | 100 | 215 |
Геотекстиль 200 г/м2 | 200 | 2,15 | 100 | 215 |
Геотекстиль 250 г/м2 | 250 | 2,15 | 100 | 215 |
Геотекстиль 400 г/м2 | 400 | 2,15 | 50 | 107,5 |
Обладая несложными монтажными технологиями, все виды геотекстиля не допускают упрощения или пропуска отдельных операций. Каждый материал требует точного соблюдения последовательности выполняемых работ и требований используемой укладочной технологии.
Таблица применения геотекстиля в зависимости от плотности
Если Вы не знаете, какой плотности стоит приобрести геотекстиль для Вашего объекта, предлагаем полезную таблицу.
Виды работ | Плотность | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | |
Дорожные работы | • | • | • | • | • | • | • | ||||
Дорожки садовые | • | • | • | • | |||||||
Дорожное полотно | • | • | • | • | • | ||||||
Дорожное полотно-автомагистрали | • | • | • | • | |||||||
Автостоянки | • | • | • | ||||||||
Автостоянки с тяж. техникой | • | • | • | • | |||||||
Аэропорт | • | • | • | ||||||||
Железные дороги | • | • | • | ||||||||
Спортивные площадки (искусственный газон) | • | • | • | ||||||||
Спортивные площадки (с натуральной травой) | • | • | • | ||||||||
Фундамент зданий | • | • | • | • | • | ||||||
Фундамент зданий (3-и более этажей) | • | • | • | • | • | • | |||||
Склоны (укрепление) | • | • | • | • | |||||||
Дренажные системы | • | • | • | ||||||||
Отмостки | • | • | • | • | |||||||
Инверсионная кровля (защита геомембраны, дренаж) | • | • | |||||||||
Для укрытия растений (роз) | • | • | |||||||||
Укрытие семян | • | • | |||||||||
Гидро работы | • | • | • | ||||||||
Пруд, водоем | • | • | • | • | |||||||
Берег реки и канала | • | • | • | • | |||||||
Водохранилище | • | • | • | ||||||||
Утилизация отходов | • | • | • | ||||||||
Дренажные слои | • | • | • | • | • |
Возникли вопросы? Звоните прямо сейчас по номеру
Технология монтажа геотекстиля
Перед укладкой геотекстиля грунтовое основание тщательно выравнивается и планируется, из него удаляются корни, камни и другие посторонние включения. Для выявления дефектов, рекомендуется выполнить пробную накатку полотна, которая выявит имеющиеся неровности. Качество предварительной подготовки основания, должна соответствовать уровню стойкости материала к механическим воздействиям.
- Рулон может раскатываться вручную или с помощью навесного оборудования, главное, чтобы на поверхности уложенного покрытия не было складок. Запрещается перемещать большие фрагменты полотен волоком, допускать перемещение рабочих или техники по уложенному материалу. Величина поперечных нахлестов, выдерживается в пределах 300 мм, продольных- до 700 мм.
Стыки нетканого геотекстиля скрепляются способом, указанным в спецификации, склеиваются, свариваются или сшиваются. Края покрытия крепятся к грунтовому основанию нагелями. На поворотах полотна подрезаются и так же, укладываются с нахлестом в 300 мм. Места стыков скрепляются скобами или нагелями, с интервалом в 200 мм.
- Засыпочный материал может сгружаться с высоты не более 1,2-1,5 м. После распределения по поверхности геотекстиля термоскрепленного, производится его уплотнение с помощью катка. Наилучшие результаты достигаются при послойном уплотнении, это забирает больше времени, но положительно сказывается на качестве работы. Максимальное отклонение от проектной плотности укатанного материала, по техническим условиям, не должно превышать 5%.
На протяжении всего укладочного процесса, рекомендуется осуществлять постоянный мониторинг качества выполняемых работ, что позволит своевременно и без особых затрат, устранять допущенные ошибки. Поврежденные участки геотекстильного покрытия дорнит, заменяются целыми фрагментами или заделываются заплатами, с перекрытием не менее 50 см и фиксацией дополнительным комплектом скоб.
- Техника может перемещаться по поверхности рабочего участка, при условии, что толщина засыпки будет не менее 200 мм. Если грунт основания обладает недостаточной несущей способностью, необходимо использовать легкую технику, с небольшим давлением на единицу площади, например небольшие гусеничные тракторы.
- Движение только прямолинейное, развороты используемой техники, допускаются исключительно за пределами рабочего участка.
Видео: как уложить геотекстиль при устройстве пруда
Мы рассказали вам, как правильно выполнить монтаж нетканого геотекстиля, чтобы он максимально эффективно выполнял свои функции. Трудоемкость предложенной технологии и затраты на приобретение материала, в полной степени компенсируется долговечностью объекта и минимальными расходами на поддержание его в технически исправном состоянии. Закажите геотекстиль проверенных брендов в нашей компании, и результат вас непременно порадует.
Дополнительная важная информация по теме:
Подпишитесь!
И получайте льготные предложения на свой e-mail
