Монтаж плит перекрытия СНИП

Монтаж плит перекрытия жилых зданий согласно СНиП

Монтаж плит перекрытия: СНиП 3.03.01-87

Плиты из железобетона являются лучшим выбором при изготовлении перекрытий в зданиях любого типа. Благодаря своим свойствам они позволяют провести работы в максимально короткие сроки.

Монтаж плит – очень непростая задача. Выполняя ее, требуется соответствовать условиям, указанным в нормативных документах – СНиП 3.03.01-87.

Характеристики

Перекрытие – важная часть здания, разделяющая этажи. Эта конструкция, расположенная горизонтально, может быть потолком или полом. Она должна эффективно выдерживать разные нагрузки, быть крепкой, пожаробезопасной и иметь звукоизоляционные свойства. Всем этим условиям отвечают плиты перекрытия из железобетона.

Чаще всего используются изделия двух видов: пустотные и сплошные (монолитные). У каждого из них есть свои преимущества и недостатки.

Сплошные плиты имеют большой вес, высокую стоимость, недостаточную шумоизоляцию, однако они обладают повышенным запасом прочности.

Достоинствами пустотных панелей является:

• • достаточно высокий уровень шумопоглощения и теплоизоляции;
• • демократичная цена;
• • надежность;
• • сниженный вес, если сравнить с монолитными плитами;
• • долговечность;
• • пожароустойчивость.

Исходя из этих свойств, при строительстве жилых домов пустотные плиты используются чаще, чем сплошные.

Установка плит

Перед монтажом плит перекрытия на несущие стены обязательно проводятся подготовительные работы, включающие проверку сертификата качества на изделия, размеров и внешний осмотр. Следующий этап – подготовка мест опирания плит, очистка их от мусора, снега и тд.

Если строение выполнено из газосиликатных блоков или пенобетона, то потребуется дополнительное усиление стен. Обычно для этих целей используется бетонная опалубка или армированный пояс.

Перед непосредственным монтажом плиты стены выравниваются бетонным раствором толщиной не более 2 см. Далее плита перекрытия поднимается строительным краном на нужную высоту, выравнивается в плоскости рабочими под руководством стропальщика, и укладывается на стену.

Между панелями, лежащими рядом, не должно быть промежутка. Край плиты должен опираться на стену как минимум на 10 см, расстояние от железобетонного изделия до стены должно быть 5 см.

Существуют максимальные допуски по горизонтальному отклонению находящихся рядом плит: при длине изделия до 4м-8мм, от 4 до 8 м-10мм и от 8 до 16 м-12мм.

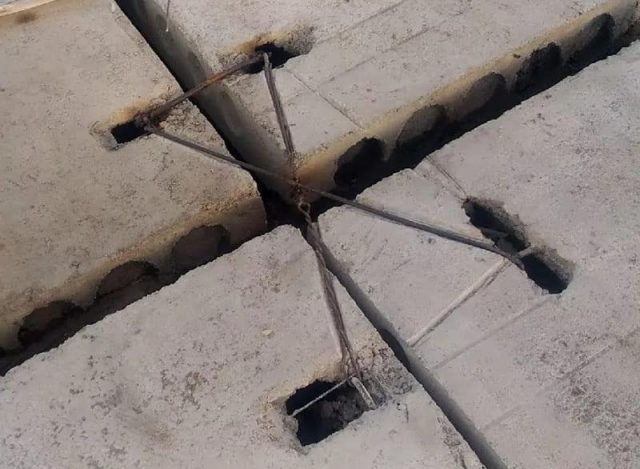

Финальное закрепление осуществляется после контрольного осмотра и дополнительных замеров.

Для монтажа перекрытий должны использоваться железобетонные изделия удовлетворяющие требования ГОСТ 9561-2016 и ГОСТ 26434-2015.

Запрещается при укладке плит использовать бетонный раствор, который уже начал схватываться, также категорически запрещено восстанавливать пластичность раствора разбавляя его водой.

Техника безопасности

Перед началом работ по укладке плит все рабочие должны пройти инструктаж по мерам безопасности. К работам допускаются строители в возрасте не менее 18 лет, обладающие соответствующими допусками.

На строительном участке запрещено нахождение лиц, не допущенных к работам.

Вся строительная техника и оборудование должно быть проверено перед началом монтажных работ.

Разновидности и правила монтажа плит перекрытия на кирпичную стену

Разновидности и правила монтажа плит перекрытия на кирпичную стену

В строительстве построек, сделанных из кирпича, конструктивным решением считают использование перекрытий, выполняющих несущую и ограждающую функции.

Перекрытия бывают разных типов и обустраиваются по нормативным требованиям. Конструкции считают эффективным и экономичным способом разделения этажей, площадок, прочной основой кровли.

Какие разновидности плит перекрытия на кирпичную стену бывают, каковы особенности их монтажа и подбора, можно узнать из предложенной статьи.

Параметры для величины опирания

Максимальное и минимальное опирание перекрытия плиты на стену обуславливается следующими факторами:

1. Назначением здания — жилое, производственное, административное.
2. Материалом, из которого изготовлены несущие стены и их толщина.
3. Размером перекрываемого пролета между стенами.
4. Размером ЖБ плиты перекрытия и ее веса.
5. Будущими нагрузками на перекрытия.
6. Сейсмическими показателями местонахождения здания.

В соответствии с данными СНиП, опирание плит перекрытия на стены составляет от 9 до 12 см, в зависимости от описанных выше факторов. Окончательный размер определяется инженерами при проектировании здания. Важно правильно рассчитать величину нахлеста, иначе давление перекрытий может привести к постепенному растрескиванию и разрушению здания.

2 Нормативные ссылки

8 настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 13015—2012 Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения

ГОСТ 21779—82 Система обеспечения точности геометрических параметров в строительстве. Технологические допуски

ГОСТ 23009*78 Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)

ГОСТ 26433.0*85 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

Применение

Использование изделий из железобетона регламентируется различными руководящими документами, в основном это ГОСТ 26434-2015 и ГОСТ 9561-2016. Оно достаточно широко: в данное время невозможно представить возведение многоэтажных зданий без железобетонных панелей перекрытия.

Такие ж/б изделия применяются при монтаже полов, потолков, фундамента и в редких случаях стен. Благодаря тому, что они имеют стандартный размер, процесс проектирования зданий значительно облегчается.

Государственный стандарт – свод законов прочности

Все базовые требования по пустотным плитам перекрытия, включая их назначение и прочностные характеристики, описывает ГОСТ 9561-91.

Прежде всего, в нем указывается градация плит в зависимости от их толщины, диаметра отверстий и количества сторон, которыми они опираются на стены.

Кроме разной толщины и геометрических размеров пустотные плиты перекрытия классифицируют по способу армирования. ГОСТ указывает, что панели, которые опираются на стены 2 или 3 сторонами, должны быть изготовлены с использованием предварительно напряженной арматуры.

Практический вывод, который из этого следует для застройщика, – нельзя пробивать отверстия под инженерные коммуникации, нарушая целостность рабочей арматуры. В противном случае плита может потерять несущую способность (треснуть под нагрузкой или разрушиться).

Пункт 1.2.7 ГОСТ 9561-91 делает важные исключения, разрешая при изготовлении некоторых типов плит не ставить в них напрягаемую арматуру.

Они относятся к таким панелям:

• Толщиной 220 мм при длине 4780 мм (пустоты диаметром 140 и 159 мм);
• Толщиной 260 мм, длина менее 5680 мм;
• Толщиной 220 мм, длина любая (пустоты диаметром 127 мм).

Если вам на объект привезли такие железобетонные плиты перекрытия, а в их паспорте указана ненапрягаемая арматура, не спешите отправлять машину обратно на завод. Эти конструкции соответствуют строительным нормам.

Глубина заведения на стены

Минимальное опирание плит перекрытия регламентируется нормативными документами. Оно зависит от:

1. Типа здания — производственное, административное или жилое.
2. Толщины кирпичной несущей стены.
3. Видов нагрузки — динамическая или статическая.
4. Величины нагрузки — точечная и распределенная.
5. Длины ЖБИ.
6. Размеров перекрываемого пролета.

Точные данные размера нахлеста получают с помощью расчетов инженерами-проектировщиками, они должны укладываться в норматив 9-12 см.

Элементы межэтажных перекрытий производятся с указанием 2 размеров:

• конструктивного, который равен расстоянию между торцами потолочной плиты (чистая длина);
• модульного — запланированная ширина пролета.

Так, при укладке 6-метровых пустотных плит учитывают фактический размер изделия в 5,98 м. Если оставить по 2 см на штукатурку с каждой стороны, то, чтобы сделать комнату 5,7 м в ширину, следует монтировать изделие с глубиной нахлеста 12 см.

В том случае, когда величина опирания больше установленной правилами, ЖБИ защемляется. Т. е. часть нагрузки ложится на торец элемента перекрытия. Кирпичная кладка несущих стен будет медленно растрескиваться за счет неправильной работы всей конструкции.

Дополнительно к этому увеличенный нахлест приводит к излишним теплопотерям, т. к. торец располагается наружу.

Выдержка из СНиП

Требуемая глубина опирания плиты перекрытия указана в СНиП. В разделе, касающемся крупнопанельных конструктивных систем, отмечено, что по 2 сторонам многопустотные плиты должны заходить на несущие панели:

• на 100 мм — при высоте более 220 мм;
• на 80 мм — при высоте менее 220 мм.

В любом варианте опорное расстояние не должно превышать 15 см. На 3 и 4 стороны ЖБИ с наличием множества пустот не закладываются.

Изделия, выполненные монолитно, укладываются на стены из железобетона или бетона с глубиной опирания:

• 7 см — при пролете более 4,2 м и монтаже по 2 сторонам;
• 5 см — при значении менее 4,2 м и 2 сторонах или более 4,2 м и 3 сторонах;
• 4 см — по 4 сторонам (по контуру).

Некоторые расчеты

Для нахождения величины опирания плиты перекрытия большое значение имеет основа, на которую ее планируется укладывать. В обязательном порядке необходимо учесть длину и вес конструкции, толщину стены-опоры, сейсмологическую устойчивость здания. Кроме того, должна быть учтена нагрузка и ее характер, будет она временной или постоянной. Подобные расчеты должны проводиться специалистами. Для индивидуального застройщика при составлении проекта и монтаже основным ориентиром становится маркировка завода-изготовителя.

Расчетная схема для квадратной плиты перекрытия, с опиранием по контуру

При использовании плоских перекрывающих элементов величина пролета может вычисляться следующим образом: нужно суммировать толщину этого элемента и величину расстояния между двумя опорами. Что касается глубины опирания плиты перекрытия на основу из кирпича, то это значение должно равняться толщине самой конструкции, но быть не меньше 70 мм. Чтобы рассчитать минимальную толщину наружной стены, что станет основой для плит перекрытия, необходимо учитывать теплоизоляционный слой и облицовочный материал на торцевых частях последних. Так, конструкцию толщиной в 140 мм, должна поддерживать основа, толщина которой не меньше 300 мм.

Монтаж часторебристых конструкций, что имеют вкладыши, предполагает минимальное углубление плит перекрытия на основу — 150 мм. При монтаже не стоит допускать захода в стену пустотелых вкладышей. Если ребра армированы двумя стержнями, то необходимо через один отогнуть их на опоре. Если ребро имеет один стержень, то хомуты будут принимать касательное напряжение.

Армокаменные конструкции — это аналоги плоских. Поэтому минимальное значение глубины опирания этих элементов может быть определено тем же способом. Толщину они должны иметь не меньше 90 мм, опирание происходит на две стороны.

В каких размерах выпускаются пустотные плиты

Стандартная длина пустотных плит перекрытия равна 3 м. Это наиболее часто встречаемый типовой размер, который применяется в строительстве многих гражданских зданий. К примеру, в большинстве жилых домов ширина комнат проектируется равной 3 м, поэтому для перекрытий используют именно плиты 3 м. Еще один распространенный размер – 6 м.

В целом, размеры пустотных плит перекрытия подчиняются единой модульной системе в строительстве (ЕМС), которая обеспечивает:

• Унификацию. Так называется ограничение типоразмеров сборных деталей и конструкций с целью приведения их к единообразию.
• Типизацию. Выбор из всего числа унифицированных элементов наиболее экономичных при многократном использовании.
• Стандартизацию. Утверждение типизированных конструкций в качестве стандартов (образцов).

Цель ЕМС – упростить и удешевить строительство. Результатом типизации в строительстве стала разработка единого сортамента, в основе которого лежит модуль (М). Основной модель равен 100 мм. При проектировании зданий и конструкций для его возведения пользуются укрупненным модулем – 2М, 3М, 6М, 12М, 15М, 30М, 60М и т.д.

Принципы маркировки плит

Пустотные плиты перекрытия чаще всего проектируются с применением модуля М и 3М, т. е. их размеры кратны либо 100 мм, либо 300 мм. Габариты и некоторые характеристики плит всегда отображаются в их маркировке. К примеру, обозначение ПК 60-12.8 AtV расшифровывается следующим образом:

• ПК – плита круглопустотная.
• 60 – длина в дециметрах, а также количестве модулей, т. е. 60М, что равно 6000 мм.
• 12 – ширина в дециметрах или модулях, т. е. 12М, что равно 1200 мм.
• 8 – несущая способность, кгс/м 2 .
• AtV – использование преднапрягаемой арматуры (At) V класса.

Маркировку обычно наносят на боковую поверхность плиты

Обозначение AtV присутствует в обозначении не всех плит. При длине до 4780 мм плиты можно изготавливать с ненапрягаемой арматурой. В таком случае обозначение просто опускается. При большей длине должна использоваться именно напрягаемая арматура AtV. Ее напряжение осуществляется электротермическим способом.

Схема армирования пустотной плиты

Дополнительно в маркировке могут присутствовать:

• Буква «Л» – означает легкий бетон.
• Буква «С» – плотный силикатный бетон.
• Индекс «1» – отверстия плит заделаны с торцов.

В целом принципы маркировки пустотных плит перекрытия определяются ГОСТ 9561 «Железобетонные многопустотные плиты перекрытия» и ГОСТ 26434 «Железобетонные плиты перекрытий – основные параметры и типы».

В реальности размеры плиты несколько отличаются от указываемых в маркировке:

• 10 – 990 мм;
• 12 – 1190 мм;
• 15 – 1490 мм;
• 24 – 2380 мм;
• 48 – 4780 мм;
• 60 – 5980 мм и т. д.

Пустотные плиты могут иметь длину от 980 до 8990 мм, что в маркировке фиксируется числами от 10 до 90. По конкретным размерам определяется вес и объем пустотных плит перекрытия.

Подводим итоги

При выполнении монтажных работ по установке плит необходимо обеспечивать величину опорной поверхности, регламентированную строительными нормами. Следует ориентироваться на результаты предварительно выполненных расчетов. При индивидуальном строительстве можно использовать табличные параметры, которые многократно проверены в условиях практической эксплуатации. Соблюдение указанных требований позволит обеспечить несущую способность строений в течение длительного времени.

Опирание плит перекрытия на стены по СниП

Опирание плит перекрытия на стены по СниП

Содержание

Установка железобетонных изделий, специализированных с целью постройки горизонтальных несущих, также отгораживающих систем, обязана осуществляться в жестком согласовании со строительными общепризнанными мерками, также инструкциями. Но одним из более значимых условий считается опирание плит перекрытия на стены в соответствии с СНиП. В этой статье будут представлены характерные черты укладки и величина нахлёста на несущие стеновые системы с использованием различных материалов.

Особенности и назначение плит перекрытия

Железобетонные плиты перекрытия считаются одним из важных компонентов строений. Основная их роль – перенаправление нагрузок с вышерасположенных строительных систем, отделки, мебели, электробытовой техники на стены, либо фундамент здания . Кроме того, они используются в качестве межэтажных перекрытий – делят сооружение на этажи, подвал, также чердачное помещение.

Глубина опирания плит перекрытия обусловливается в связи с их видом, а также должен учитываться материал, из которого выполнена постройка. Однако подходящим размером считается 120 миллиметров – в проектно-промышленной документации на постройку объектов, как правило, используется данное значение.

Среди покупателей максимальным спросом из числа застройщиков используют многопустотные плиты последующих марок:

• ПК – круглопустотные продукты, произведенные согласно опалубочному технологическому процессу, что подразумевает использование специализированных конфигураций с целью заливки бетона.
• ПБ – инновационные ЖБИ, выполненные с применением постоянного безопалубочного способа формования.

В индивидуальном домостроении больше используются оскопленные плиты, слой которых, является 160 миллиметров в отличие от типичных, с шириной 220 миллиметров. Они также производятся согласно безопалубочному (3,1ПБ и 1,6ПБ) и опалубочному (ПНО) технологическому процессу. Кроме того, изготовители делают ребристые железобетонные продукты, которые характеризуются высокой жесткостью и стабильностью к массовым перегрузкам из-за присутствия долевых, также поперечных ребер. Их, как правило, применяют с целью перекрытия производственных предметов.

Весьма редко в реализации возможно отыскать сплошные железобетонные плиты. Такое обуславливается их узкой специализацией, из-за значительного веса. Однако они владеют высокими прочностными чертами.

Виды и особенности по способу опирания

Строительные нормы СНиП регламентируют вероятность опирания плит перекрытия на стенки согласно 2, 3 также 4 краям. Однако тут всё, без исключения, зависит от вариации железобетонных продуктов, также полезных отличительных черт армирующего скелета. Таким Образом, ЖБИ марки ПБ имеют все шансы основываться только лишь на 2 стороны, но По двум сторонам. Опорой с целью аналогичных продуктов предназначаются 2 обратные стеновые системы. Укладывание производится узенькими гранями, так как упрочнение осуществлено в продольном направлении.

По трем сторонам. Данные плиты предусмотрены с целью перекрытия П-образных пролетов в углах строений. Вероятность монтажа, согласно 3-м сторонам, гарантируется вследствие интенсивного торцевого армирования.

Выдержка требований из СНИП

Наименьший размер опирания плит перекрытия в соответствии с условиями строительных общепризнанных норм, также законов, является (Пособие по проектированию жилых зданий к СНиП 2.08.01-85):

• Продукт непрерывного сечения на бетонированное основание либо армопояс – сорок миллиметров при опирании согласно 4-м краям, либо 2-м длинноватым и 1-короткий край. Пятьдесят миллиметров при перекрытии пролетов вплоть до 4,2 м при обстоятельстве укладывания на 2 стороны, либо на 2 короткие и 1 длинную. Семьдесят миллиметров при монтаже в 2 стороны на расстояние протяженностью более 4,2 м.
• Многопустотные ЖБИ – как правило, углубленность заведения берется одинаковой — 120 миллиметров. Но в связи с использованием разных материалов стен, способен быть с Шестидесяти до 150 миллиметров.

Особенности работ

Все, без исключения, разновидности железобетонных плит разрешается устанавливать в основу фундамента, либо несущие стены из кирпича, бетона, газобетона, также иных крупноформатных конструкций. При этом нужно принимать во внимание то, что «коробку» из стеновых материалов с невысокой плотностью (пеноблока, газоблока, керамзитобетона, полистиролбетон) следует в дополнение усилить армопоясом.

Глубина опирания плит перекрытия на различные виды стен

Обычный нахлёст при монтаже плиты на несущие стенки в связи с использованным материалом, из которого они сделаны, обязан быть:

• 50-90 миллиметров – для крупноформатных конструкций из бетона марки никак не далее М100.
• 90-120 миллиметров – для стенок из крепких мелкоштучных компонентов (кирпича и т.д.); 100-150 миллиметров – для стеновых систем с использованием материалов низкой плотности (силикат, пеноблок также др.).
• В пределах Семьдесят миллиметров – для металлических несущих компонентов (двутавровые балки также полиадельфит и т.д.).
• Вплоть до 150 миллиметров – для стенок из камня.

Опирание плит перекрытия на стены: расчетные параметры

Но гарантировать наилучшую глубину опирания выходит не постоянно. В этом случае необходимо осуществлять вычисления для расчета наименьшей вероятной величины. Аналогичная деятельность выполняется грамотными экспертами, при исследовании проектно-промышленной документации. Без Помощи Других, продумать на хлёст, в отсутствии определенных знаний и способностей мало возможно, так как необходимо принимать во внимание большое число характеристик: все разновидности функционирующих нагрузок; необходимую степень сейсмостойкости строения; длинные веса ЖБ плиты; толщины несущей стенки; наличие в «стеновом пироге» теплоизоляционного и отделочного материала.

Опирание пустотных плит перекрытия при монтаже

Как было сказано ранее, многопустотные плиты встречаются некоторых разновидностей, согласно методу производства – ПК (опалубочного формования), также ПБ (безопалубочного формования). По причине различной технологии производства при монтаже немаловажно принимать во внимание характерные черты подобранных железобетонных продуктов. Особое внимание при укладке плит марки ПК необходимо уделять перегрузкам с вышерасположенных строительных систем на торцы ЖБИ, так как с повышением глубины опирания увеличивается также угроза раздавливания торцовый доли. Устранить такие проблемы позволяют небольшие сетки, на которые и осуществляются сдавливающие перегрузки. Непосредственно по этой причине, продукты такой маркий ни в коем случае нельзя резать самостоятельно, вследствие чего может возникнуть надобность закупки плит большей длины. С целью повышения жесткости торцов продуктов ПК рекомендовано заделывать технические пустоты с одной стороны. Дыры возможно наполнить бетоном марки М-200, или вложить половинками полнотелого крепкого кирпича.

Углубленность опирания плит серии ПБ не считается точно регламентированным параметром, однако правильнее, не превышать коэффициент в 120 миллиметров. Характерные черты системы технологических пустот, также безопалубочная методика изготовления, гарантируют необходимую надежность их торцевых зон. При условии, что в ходе использования, на торцы продукта станут оказывать воздействие допускаемые для него перегрузки, тогда проблем не появится.

1. Опирание плит перекрытия ПБ согласно 3 и наиболее сторонам — не разрешается.
2. Укладывание облегченных продуктов, согласно технике выполнения и величине нахлеста на стенах, никак не отличается от монтажа их типичных аналогов.

Советы профессионалов

Плиты перекрытия помещаются на стены в жёстком согласовании с проектно-промышленной документацией на строительство сооружения. «Коробка» предстоящего объекта задумывается таким способом, чтобы гарантировать наилучшую глубину опирания – без разрывов по периметру, а также защемления.

В качестве образца возможно проанализировать укладку железобетонного продукта на стенки обычной толщины — 380 миллиметров из крупноформатных керамоблоков. При обеспечивании подходящей глубины опирания 120 миллиметров с двух сторон среди ЖБИ, а также стеновой системой останется свободное место для теплоизоляционной прослойки.

Если вам необходимо заказать плиты перекрытия, то следует обратиться в IS GROUP. Мы готовы предоставить различные конструкции, в любой регион страны. У нас вы сможете найти различные дорожные плиты, аэродромные плиты блоки ФБС, СВАИ, плиты перекрытия и многие другие плиты ЖБИ. Доставка осуществляется железнодорожным транспортом. Если в вашем городе нет компании, которая может обеспечить вас строительными материалами, то обязательно обратитесь к нам по телефону 8 (800) 300-66-56.

Монтаж плит перекрытия: инструкция по укладке

Перекрытие – это наиболее важный элемент строительного сооружения, при возведении которого обязательно использование заранее согласованного проекта, составленного с учётом требований СНиП (3.01.01-85).

Достоинства бетонных плит перекрытия:

• надёжность;
• прочность;
• хорошая звукоизоляция;
• достаточно простой монтаж плит перекрытия.

Недостатки монтажа перекрытия

• невозможность использования в деревянных домах;
• растянутый во времени процесс бетонирования;
• тяжесть конструкции;
• необходимость использования дополнительных конструкций: опалубок, подпорок и др.

Типы бетонных плит перекрытия

1. Часто ребристые перекрытия используют в частных домах. Монтаж плит перекрытия в Европе и распространён больше, чем в России. Плита состоит из балок, полых блоков, венца, стяжки из бетона. Обычно их изготавливают прямо на месте стройки. Плиты могут быть выполнены производственным путём.
2. Монолитные железобетонные плиты перекрытий состоят из бетона и арматуры. Самостоятельная укладка таких плит процесс достаточно трудоёмкий, потому что необходимо предварительное сооружение опалубки, укладка арматуры, бетонирование. Однако форму таким плитам можно придать любую в зависимости от целей использования.
3. Сборные железобетонные плиты перекрытия изготавливают производственным методом. Они выдерживают все необходимые нагрузки, легко монтируются. Для уменьшения веса строительной продукции в нём делают полости, которые делают готовую конструкцию легче без потери прочности. Под действием дополнительных нагрузок пустотные плиты перекрытия проявляют особую прочность, жёсткость, огнеустойчивость, экономичность. Они имеют хорошую звукоизоляцию, гидроизоляцию и газоизоляцию. Производство таких плит автоматизировано, потому широко распространено.
4. Филигранные железобетонные плиты перекрытия сочетают в себе признаки сборного и монолитного перекрытия, и состоят из железобетонных плит, дополнительно укреплённых бетоном и арматурой. Их изготавливают либо непосредственно там, где используют, либо производственным способом. Производственные плиты можно заказать, самостоятельно определив форму плиты. Они легки в монтаже, внешний вид не нуждается в дополнительном выравнивании и оштукатуривании.

Устройство филигранных железобетонных перекрытий

Изменение его вида без согласования с профессионалами можно обойтись, только если вы решили изменить материал на лучший по качеству. Плиты перекрытий обязательно снабжают системой звукоизоляции, для этого используют пористые наполнители или слои звукоизолирующих материалов.

Системы коммуникаций должны проходить так, чтобы не нарушать целостности плит. При монтаже отверстий важно не задеть арматуру.

Опоры для плит перекрытия

[su_note note_color=”#d7ecf6″]Опорами любого перекрытия служат стены, балки, или столбы. Расстояние между ними зависит от площади дома. В частных домах расстояние между опорами обычно не превосходит 6 метров.[/su_note]

Монтаж плит перекрытия выполняется по разработанной технологии, определённой нормами СНиП, и зависит от предполагаемой в будущем нагрузки. Толщина не менее 10 см при использовании плит железобетонного перекрытия, и не более 29 см- часторебристых плит перекрытия. Толщину перекрытия выбирают в зависимости от функционального назначения будущего потолка.

Схема укладки плиты перекрытия и мауэрлата на армопояс

Опалубка при монтаже плит

Опалубка может быть самодельной или готовой. Готовая, от производителя выполнена из деревянных материалов или из металла. В них предусмотрен механизм регулировки высоты. Процесс установки заводской опалубки нетрудоемкий, технология её использования подробно описана в инструкции. Сложнее установить опалубку самостоятельно, так как для этого важно ровно нарезать все детали. От аккуратности выполнения нарезки и сооружения опалубки зависит качество готовых плит. Размер зависит от габаритов перекрытий и места будущей установки. Не нужна опалубка при строительстве перекрытий с использованием плит, изготовленных на производстве и при монтаже деревянных перекрытий (в этих случаях достаточно подпорок).

Заливка бетонных перекрытий методом несъёмной опалубки

Дополнительная строительная техника

Использование строительной техники необходимо только тогда, когда в строительстве использованы балки длиной более 6 м и тяжелее 20-30 кг (обычно при возведении частореберных и деревянных перекрытий) и при монтаже железобетонных перекрытий весом более 150 кг, площадью более 2 кв. м.

Венец – это сооружение, представляющее собой пояс из армированных прутьев. Это один из видов перекрытий из железобетона, которые возводят вдоль наружных стен для увеличения жёсткости всего здания. Применяют в зданиях со сборными, железобетонными и филигранными перекрытиями.

Допустимые величины нагрузок, в строгом соответствии со СНиП (2.03.01-84), определяют, учитывая установленный коэффициента прочности и надёжности, при условии отсутствия трещин, соблюдения норм допустимых прогибов, равномерного распределения нагрузок.

Штукатурка на железобетонных и часторебристых перекрытиях вскоре после окончания работ может потрескаться. Причиной этому является несоответствие расположения плит перекрытия и балок в одном сооружении. Чтобы предотвратить растрескивание, например, в часторебристых перекрытиях перпендикулярно балкам добавляют дополнительно одну — две балки, укреплённые арматурой.

СНиП 2.01.074-85 установлены предельные нормы перемещений и прогибов плит перекрытия. Они не должны быть больше 1/150 размера пролётов или 1/75 вылета консолей. Следовательно, максимальный прогиб для плиты длиной менее 9 м может быть около 6 сантиметров.

Чтобы проверить качество всех выполненных по возведению плит перекрытия, нужно руководствами нормами СНиП. Все используемые материалы должны быть снабжены паспортом с чётким указанием всех характеристик и возможных отклонений. Геометрические размеры должны совпадать с заявленными вплоть до 1 мм. Изделия с не соответствующими инструкции свойствами отбраковываются и в строительстве не используются.

Транспортировку осуществляют только в соответствии с техническими условиями, регламентированными в СНиП.

Опорное место для монтажа предварительно подготавливают в соответствии с разработанным проектом. Технология в этом случае предусматривает в некоторых случаях использование грузоподъёмной строительной техники. При этом нужно следить за тем, чтобы крюк не снимали, пока не обеспечена прочная устойчивость транспортированного элемента с помощью специальных креплений. Стыки между элементами полностью заполняют специальным скрепляющим раствором.

Технология возведения плит перекрытия урегулирована нормами СНиП 3.03.01-87 п.3.18-3.21. Согласно которым, плиты устанавливают только после укрепления колонн и других элементов на бетон, и проверки их на прочность и соответствие их разработанному проекту (планам и чертежам). Для этого обязательно проводят геодезическую проверку. Опорные поверхности перед установкой обязательно очищают от всех посторонних предметов и грязи, фиксируют межколонные плиты, в том числе рядовые, учитывая глубину опоры. Устанавливают элементы поперечно по заранее нанесённой по слою раствора разметке. Окончательное скрепление осуществляют после контрольных замеров и проведения антикоррозионных мероприятий. Бетон должен точно соответствовать запланированному. Толщина скрепляющего раствора не более 2 см. Поверхности рядом лежащих плит должны быть идеально совмещены между собой. Глубина их размещения определяется проектом. Требования к качеству должны соответствовать нормам и техническим условиям, предусмотренными нормами СНиП.

Нормы техники безопасности при монтаже плит перекрытий урегулированы СНиП III-4-80, согласно которым, строительная техника должна пройти обязательно проверку на соответствие в инспекции Госгортехнадзора. Оборудование для такелажа и монтажа должны соответствовать, помимо того, Правилам устройства безопасной эксплуатации грузоподъёмных кранов.

Допускаются к монтажу строители старше 18 лет, прошедшие обучение по технике безопасности, и обладающие соответствующими удостоверение, и допуск. Это касается сварщиков, электриков и крановщиков. На участках, где проводят работы, недопустимо нахождение посторонних лиц.

Допустимая предельная скорость ветра при проведении работ – 15 метров в секунду. Нормами СНиП III-4-80 запрещено проведение работ при недостаточной видимости (туман, сумерки, морось и т. п.).

В соответствии с предварительно проведёнными расчётами проводят работы по теплоизоляции, они должны быть выполнены из несгораемых материалов.

Чтобы предотвратить изменение положения готовых плит, их корректируют по бокам с помощью замков, заполненных смесью из бетона. Например, технология монтажа филигранного перекрытия предусматривает укладку арматурной сетки или прутьев арматуры.

При монтаже плит перекрытия часто возникает вопрос о времени застывания залитого бетона.

В тёплое время года ходить по залитому бетону можно уже через одни сутки, в холодное –через 2-3 суток. Но чтобы начинать укладывать следующий этаж, необходимо не менее 10-14 дней. В этот период нельзя подвергать забетонированную поверхность никаким нагрузкам. Окончательную прочность такие перекрытия приобретают только через 28-30 суток.

Технологические особенности монтажа плит перекрытия

Если речь не идет о небольшом деревянно доме, где потолок представляет собой простейшую балочную конструкцию, в строительстве сталкиваются с проблемой потолочного перекрытия. Монтаж плит перекрытий и покрытий – наиболее надежный вариант.

Монтаж плит перекрытия

Плиты перекрытия: разновидности

Традиционным материалом для установки являются железобетонные изделия, изготовленные по разным технологиям. Это весьма тяжелые конструкции, для установки которых потребуется специальная техника. К тому же, от правильности их укладки и выбора целиком зависит прочность всего сооружения и условия ее эксплуатации, так что выбирать изделия необходимо с учетом норм СНИП. Расценки на материалы колеблются в зависимости от типа плиты и размера.

Монтаж плит перекрытия

• Монолитные – наиболее тяжелые и рассчитанные на самую большую нагрузку. Они охотно используются в многоэтажном строительстве, но для небольших зданий – до 5 этажей, являются избыточными.
• Пустотные – куда более популярный вариант. Сквозь изделие от торца до торца проходят овальные или круглые пустоты. Такие каналы влияют на стойкость к нагрузке, но не критично, и значительно облегчают конструкцию, что сказывается и на стоимости. Кроме того, в пустотном материале можно расположить коммуникации: кабели, гофрированные трубы и прочее. Расценки на изделия считаются самыми доступными, поскольку способ производства довольно прост. На фото – ЖЗБ-изделие с пустотами.
• Шатровые – имеют вид лотка со сглаженными ребрами. Такое строение позволяет обойтись без ригелей или других балочных элементов. Также упрощаются работы по звукоизоляции и отделке помещений.
• Ребристые или П-образные – такая конструкция оснащена двумя продольными ребрами жесткости. Это уменьшает материалоемкость изделия, но сохраняет прочность. Такие модели отличаются высокой стойкостью на изгиб, но применяются в основном при строительстве нежилых помещений, наподобие гаража. На фото – П-образные ЖЗБ.

Все виды плитных ЖЗБ можно использовать в качестве фундамента. Технология укладки и выбор материала зависят от характера фундамента и этажности здания, но требованиям СНИП такой вариант удовлетворяет.

Если для укладки потолка нет нужды в чертеже, то для сооружения основания дома чертеж необходим.

Монтаж плит перекрытия по СНИП

Даже пустотные изделия имеют весьма внушительный вес, так что технология их укладки непременно включает использование специализированной техники. Кроме того, к обязательным требованиям относится и наличие подъезда к строящемуся зданию. Самостоятельно выполнить такие работы нельзя.

Расценки же во многом зависят от дальности расстояния и размеров здания.

Чтобы уложить потолочные покрытия, необходимы следующие инструменты и материалы:

• железобетонные плиты;
• бетонный или цементный раствор;
• автокран;
• болгарка в тех случаях, когда материал нужно подрезать;
• лом и кувалда.

Сама технология укладки очень проста.

1. На место укладки потолочного покрытия наносят слой цементного или бетонного раствора.
2. Устанавливают автокран так, чтобы из выбранного участка он мог обслужить максимально большую поверхность будущего потолка.
3. Автокраном подцепляют за петли железобетонную плиту и укладывают на нужный участок. Как правило, сделать это за один раз не удается. Обычно положение корректируют ломом. Поскольку бетонный раствор схватывается не сразу, этот процесс вполне выполним.
4. Расценки на монтаж плит перекрытия зависят от необходимости резать материал. Резка производится болгаркой с алмазным диском и кувалдой.
5. Уложенные перекрытия закрепляют к стенам анкерами сквозь петли.
6. Русты, образующиеся между плитами, тщательно заделывают.

На видео монтаж покрытия по требованиям СНИП рассматривается более наглядно.

Требования по монтажу плит перекрытий

При укладке необходимо выполнять несколько правил.

• Несущие стены перед укладкой должны быть максимально ровными по высоте. Для этого используется балка: она размещается на двух противоположных стенах и строительным уровнем проверяется. Измерения проводятся через каждые 1–1,5 м. При необходимости перепады высоты выравнивают бетонной смесью.
• Если материал угадывают на пенобетонные, газобетонные, стены из шлакоблоков, то согласно технологии предварительно проводят армирование. Высота пояса составляет не менее 15 см.
• Перед монтажом пустоты заделывают, чтобы избежать промерзания. Согласно требованиям СНИП пустоты заполняют керамзитом или битым кирпичом, а затем заливают бетонным раствором.

Крыша – довольно сложная многослойная конструкция. Так что ошибки при ее сооружении или неправильный выбор материала чреваты нарушением герметизации, и.

Главными показателями комфорта в помещении являются температура, уровень кислорода и уровень влажности. Если 2 первых фактора относительно легко регулируются, то.

Анкеровка плит перекрытия, как обязательный элемент укрепления целостности конструкции.

При строительстве зданий и других каменных и армокаменных сооружений, согласно СНиП II-22-81, выполняется анкеровка плит перекрытия, как обязательный элемент укрепления целостности конструкции. Для этого все бетонные плиты, установленные в сооружении в горизонтальном положении, скрепляются между собой и дополнительно крепятся к несущим стенам при помощи анкеров. Такая мера обеспечивает большую устойчивость и безопасность возведенным проектам во время землетрясения или непредусмотренной просадки фундамента.

Что дают анкерные связи в строительстве

Бетонные перекрытия укладываются в зданиях и сооружениях на несущие стены, начиная с цоколя и на каждом этаже для пола и потолка. После укладки и анкеровки плит их замоноличивают, то есть, заливают цементным раствором в виде стяжки и в результате получается цельный короб, не подверженный каким-либо сдвигам или перекосам. По сути, это и есть ответ на вопрос о необходимости анкерных соединений: плита не поедет по перекрытиям даже при сильном толчке. Если вам доводилось видеть воочию или просто на фотографиях дома после артобстрела, то вы, пожалуй, обратили внимание на то, что перекрытия, как правило, целее, чем стены, и все это возможно благодаря монолитным связям.

Не применять анкеровку плит перекрытия можно лишь в том случае, когда небольшое одноэтажное здание возводится в безопасном в сейсмологическом отношении районе, но это касается только плит на чердаке. А в большинстве случаев хороший хозяин все-таки не станет строить дом, оставив потолок без такого крепежа, тем более что обходится он недорого.

В этой выдержке видно, что пособие носит рекомендательный характер

Возможно, это покажется странным, но на сегодняшний день находится много противников анкеровки, утверждающих, что дома без такой страховки тоже будут стоять и никуда не денутся. Может быть, уверенности им придает тот факт, что в «Пособии по проектированию жилых зданий» такой крепеж подается в виде рекомендации, а не закона? Но, не лишним здесь будет отметить, что по статистике именно рекомендации чаще спасают человеческие жизни, нежели законы.

Получается, что раз нет землетрясений, рекомендации исполнять нет нужды. Да, все это правда, но только до тех пор, пока в регионе нет ни малейших землетрясений, но будет ли так всегда? Как вы понимаете, тектонические пласты земной коры не стоят на месте и тот район, где никогда не было землетрясений, может вдруг стать сейсмоопасным. Яркое тому доказательство, это спящие столетиями вулканы, которые вдруг начинают извергаться. Напрашивается логичный вывод: что бы ни говорили противники анкеровки, такой вид крепежа включает в себя достаточно серьезных преимуществ, которые, по сути, сводят на нет все старания как-то обойти этот метод.

Технология монтажа плит

У строителей иногда встречаются недобросовестные бригады и, в первую очередь, это сказывается при монтаже плит перекрытий, где огрехи не сразу бросаются в глаза. Все пустотные плиты вне зависимости от ширины имеют толщину 220 мм, следовательно, когда их кладут на ровную поверхность ленты цоколя или несущей стены, вся плоскость получается ровной, без перепадов. Это очень удобно для продолжения строительства, стяжки и потолочной штукатурки – потолки и полы получаются ровными. В том случае, когда лента с изъянами в виде неубранного и застывшего наплыва цементного камня, неровной кладки или недобросовестной установки стеновых блоков, сделать плоскость ровной не представляется возможным.

Конечно, после замоноличивания перекрытий и штукатурки потолков, такие нюансы будут не видны невооруженным глазом – при сдаче дома никто из приемной комиссии не ходит с уровнем для проверки плоскостей. Все проблемы начинают выходить при отделочных работах: это может быть выравнивание стяжки под ламинат, ковровое покрытие или линолеум, маячная шпатлевка перекрытий или монтаж фальш-потолков на клей. Электрики, кстати, тоже не в восторге от перепадов плит, когда укладывают внутреннюю проводку для подключения освещения.

Примечание: при монтаже перекрытий на цоколь и несущие стены по умолчанию подразумевается, что заливка фундамента была сделана по всем правилам: ниже точки промерзания грунта и толщиной ленты с учетом массы будущего сооружения. Если эти правила не были соблюдены, то целостности возведенного объекта не поможет никакая анкеровка.

Особенности анкеровки

О целесообразности анкеровки говорить не будем – уже все сказано и не только в этой статье. Просто рассмотрим некоторые особенности этого этапа монтажных работ по возведению зданий и сооружений. Также нас интересуют материалы и способы, которыми производится этот крепеж.

Важно! В строительстве также существует такое понятие, как «анкеровка несущих стен», которая в обязательном порядке применяется в, как в малоэтажном, так и в многоэтажном строительстве. Но в этой статье мы не станем поднимать эту тему, так как она довольно объемная и требует отдельных пояснений.

Какие материалы используют чаще всего

Для крепежа перекрытий в качестве анкеров используются следующие материалы:

• стальная вязальная проволока (катанка) сечением 4-6 мм (для крайних плит);
• гладкая арматура Ø 10-12 мм (рифленый пруток типа A-III, как правило, каленый и он лопается при нагрузках);
• фундаментные болты разного типа (о них подробнее в следующем пункте).

Фундаментные болты

Вид фундаментного болта согласно ГОСТ 24379.1-80 и ГОСТ 24379.0-80 определяется типом сооружения и непосредственным местом его установки:

• изогнутые – такой тип болтов состоит из выгнутой в виде крюка с одной стороны шпильки, двух гаек и шайбы. Длина не должна превышать 1800 мм
• с анкерной плитой – на нижней части болта при помощи двух гаек фиксируется анкерная плита, которая погружается в бетон;
• составной с анкерной плитой – по составным элементам такой же, как описано выше, но с другой стороны на резьбу накручивается муфта, что позволяет соединится с ещё одним таким же болтом;
• съемный – используется для бетонных (заливных), каменных и кирпичных фундаментов;
• прямой – самый простой из всех вышеперечисленных фундаментных болтов длинной до 1400 мм. Применяется для фундаментов, где полностью исключена деформация;
• распорный – у болта конец в виде конуса, а сама шпилька представляет разжимные цанги. Такой крепеж монтируется в заранее высверленное отверстие;
• химический – крепёж происходит при помощи клея, что очень удобно и быстро, но это дорогостоящий тип анкеровки.

Примечание: все фундаментные болты применяются по условиям дальнейшей эксплуатации и методу установки, но это уже тема для другой статьи.

Приступаем к анкеровке

Сначала посмотрите, как выглядит анкеровка плит перекрытий. на чертеже (изображение вверху) – принцип достаточно простой, хотя на практике могут возникнуть несущественные затруднения. Вы видите, что плиты соединяются не только между собой, но и с несущими стенами, куда опираются их края. Кроме того, там показано, что анкеровка может быть прямой или крест-накрест, но это ничего не меняет в техническом плане. Как уже было упомянуто выше, мы не станем разбирать в подробностях монтаж стен, перекрытий и фундаментных болтов – это все отдельные темы. На данном этапе нам достаточно того, что фундаментная лента и несущая стена имеет анкеры, которые понадобятся для фиксации перекрытий.

Во время захвата стропами паука уши загибаются в средину

Представим себе, что все перекрытия на цоколь фундамента или несущую стену уже установлены, то есть, разложены по местам при помощи крана, и мы имеем площадку, по которой можем ходить, складывать там инструменты и материалы. Безусловно, прежде чем приступать к анкеровке перекрытий, нужно обязательно проверить, как они уложены: нет ли слишком больших зазоров между ними или не надвигается ли какая-то плита на самонесущую стену. Если что-то обнаружите, то лучше сразу исправить, пока кран находится на строительной площадке.

Для подъема и монтажа перекрытий используется приспособление, которое стропальщики называют пауком – это 4 троса с крючьями, зафиксированные на одном кольце, которое надевают на крюк крана. При подъеме от массы ЖБИ уши на них загибаются внутрь, так как стягиваются пауком и вам придется это исправить. Для этого небольшой кувалдой просто отогните уши назад, к наружному краю перекрытий с небольшим наклоном (не более 20-25°). Если при этом как-то мешает бетон, прикрывающий верхнюю часть полости – просто разбейте его на расстояние 13-15 см в сторону края.

Крючья для анкеровки лучше всего делать из гладкой арматуры

Когда повернуты в нужную сторону все монтажные уши, можно приступать к выгибанию крючьев из гладкой арматуры Ø 10-12 мм. Иногда для этой цели используют стальную катанку сечением 4-6 мм, запуская её в несколько рядов – технически это допустимо, но работать с цельным прутком удобнее. Также для анкеровки перекрытий в Сети предлагают сделать это рифленой арматурой типа A-III, но это неправильно, так как рифленка более жесткая, а порой даже каленая, что может привести к лопанью при нагрузках.

Чтобы выгнуть из прутка нужный вам крюк, лучше всего воспользоваться подсобными инструментами: это метровый отрезок стальной трубы с внутренним диаметром 20-40 мм и небольшая кувалда (тяжелый молоток). Надеваете трубу на арматуру с погружением 8-10 см и выгибаете её на 180° параллельно прутку. Радиус петли при этом получается довольно-таки большой, но это не проблема – ставите пруток на перекрытие и сплющиваете крюк кувалдой, чтобы радиус был не более 3-4 см. Конец крюка при этом загнется поза стержень, но вы его вернете назад той, же трубой.

Арматуру соединяют внахлест и проваривают

Длину каждого анкера можно вычислить сразу: это расстояние между ушами плюс 10 см на сварку, например, если между ушами расстояние 100 см, то 100/2+10=60 см. Но это будет размер уже выгнутого изделия, поэтому, вам ещё нужно будет добавить 10 см на петлю, то есть, 100/2+10*2=70 см. именно с такой длины заготовками вы будете работать, но учтите, что 100 см, это условная величина и вас, скорее всего, будут другие показатели. А вот допуски по 10 см на крюк и столько же на сварку останутся в силе при любом расстоянии между монтажными ушами.

Чтобы зацепить готовый анкер за ухо, направьте его острым концом к центру перекрытия, накиньте крюк и разверните устройство перпендикулярно плите на 180°. В результате анкер будет повернут острым концом к месту сопряжения с другим ухом, а крюк будет в вертикальном положении коротким концом кверху. Те же действия проделайте с другим противоположным анкером, и они сойдутся острыми концами внахлест на 10 см, как это показано на верхней фотографии. Заварите эту стыковку электросваркой или автогеном – там должно быть жесткое соединение и вязальная проволока не подойдет.

Примечание: в местах соединения крюка с ухом некоторые усиливают этот узел сваркой, а некоторые просто загибают крюк до состояния овальной петли. Это на ваш выбор и принципиального значения в технологическом отношении не имеет.

Вентиляционные каналы на стенах нельзя перекрывать анкерами

На несущей стене в большинстве случаев находятся вентиляционные каналы, и будет очень нехорошо, если стальной прут анкера будет его пересекать. Дело в том, что арматура в любом случае сделана из черной стали, а это означает, что под воздействием влаги и кислорода она будет подвергаться коррозии. По сути, находясь в таком положении, она перержавеет и лопнет через 8-12 лет, что по меркам дома вообще означает новострой. Этого обязательно нужно избежать.

Чтобы прутья анкеровки пустотных плит перекрытия не пересекали вентиляционные каналы, их попросту поворачивают немного в сторону, задавая другое направление. То есть, если вы намерены соединиться с ближайшим болтом, то смените угол направления и зацепитесь за дальний анкер. Так вся арматура окажется под слоем бетона (после замоноличивания и стяжки) и воздействие влаги и кислорода сведётся к безопасному минимуму.

Все пространства между плитами и возле ушей заливаем бетоном

Когда завершите работы по анкеровке перекрытий, нужно будет сделать завершающий штрих – замонолитить все плиты между собой и несущей стеной. Сюда входят не только зазоры между ними, но и пустоты в тех местах, где анкер цеплялся за ухо. Опять-таки в интернете говорится о том, что подобные пространства заливаются песочно-цементным раствором, но это ошибка, которая будет стоить вам нервов.

Дело в том, что песочно-цементный раствор довольно-таки редкая субстанция и будет растекаться, особенно в пустотах, где анкеры цепляются за уши. Поэтому, чтобы избежать подобного расстройства замешайте бетонную смесь из самого мелкого щебня, который найдется на стройплощадке, а еще лучше – из гранитного отсева. Пропорции цемент/отсев/песок здесь примерно такие: 1/2/3 с портландцементом М400. Если это М500 – добавьте еще по полдоли песка и отсева. С отсевом получится гладкое замоноличивание, как на верхней фотографии.

Заключение

В заключение можно сказать, что анкеровка плит перекрытия по одному этажу или цоколю фундамента делается очень быстро, даже если дом имеет более 200 м2 (на более крупных площадях работают большими бригадами). Конечно, это не час времени, но в течение дня можно управиться запросто, включая заделку зазоров и полостей.
