Замена пучинистого грунта на непучинистый под фундамент

Что такое непучинистый грунт, его особенности

Отправим материал на почту

  • Основные понятия
  • Классификация и виды
  • Как определить характеристики
  • Типы фундамента
  • Варианты исправления
  • Изоляция
  • Дренаж
  • Увеличение веса
  • Плитный и конический фундамент
  • Замена грунта
  • Термическое усиление
  • Силикатизация
  • Заключение

Фундамент – основная часть любого строения, обеспечивающая прочность и устойчивость сооружений. Если работы осуществляют самостоятельно, то перед началом надо провести гидрогеологические исследования почвы. Чтобы с приходом морозов поверхность под конструкцией не увеличивалась в размерах, возведение проводят на непучинистом грунте. Существуют показатели, помогающие определить безопасный и устойчивый участок.

Основные понятия

Пучение – сезонное увеличение объема почвы, которое происходит после замерзания подземных источников. Под воздействием сил лед оказывает большое давление на фундамент, что приводит к изменению положения. Процессы выталкивания провоцируют растрескивание стен, грозящие перекашиванием дверей и окон. Если влага попала в основу здания, то постепенно разрушит цокольное перекрытие.

Замерзшая вода увеличивается в объеме, что усиливает расширение грунта на 9%. Из-за высокой плотности подземные слои не могут сжаться, поэтому движутся вверх. Если силы пучения не уравновешиваются, то фундамент под давлением «выжимают» из почвы. Регулярные сезонные колебания негативно отражаются на целостности основы и здания.

Скорость и глубина промерзания зависят от температуры, продолжительности холодных дней и плотности снежного покрова. В зависимости от региона, грунт может находиться в ледяном состоянии от 3 до 9 месяцев. Через рыхлую землю проходит вода, не задерживаясь и не твердея. Пучинистые виды постепенно поглощают влагу, которая проникает на глубину 1,5 м. При устойчивых морозах капли замерзают и расширяются.

В южных регионах земля почти не мерзнет, поэтому проблемы нет. В северных областях почва твердеет на 2,4 м, что приводит к деформации фундамента. Близкое залегание подземных вод способно кардинально изменить характеристики непучинистого грунта. Если строение возводят на склоне, то рельеф спровоцирует появление нестабильных участков в отдельных местах.

Классификация и виды

Любая почва при увлажнении уплотняется и проседает. Обилие влаги на глубине промерзает, что приводит к деформации. При самостоятельном возведении конструкции надо провести гидрогеологические исследования, которые помогут определить тип грунта.

Вид почвы уточняют по ГОСТУ. По степени пучения делят на 5 групп:

  • Непучинистые. Включает твердые и песчаные (пылеватые) грунты, крупный гравий.
  • Слабопучинистые. Полутвердая глинистая земля с мелкими песчаными включениями. Участки расположены на холмах и возвышенностях, увлажнение происходит за счет атмосферных осадков.
  • Среднепучинистые. Тугопластичная глина и насыщенные влагой пылеватые почвы встречается в равнинах с затяжными склонами. Орошение осуществляется дождями, таянием снега и притоком подземных источников.
  • Сильнопучинистые. Участки на болоте, в тундре и вся земля, напитанная влагой
  • Чрезмернопучинистые. Мягкий пластичный грунт, который находится в окружении воды.

Непучинистый грунт не изменяет объем и характеристики при замерзании и оттаивании. К категории относят почву, в которой нет влаги или присутствует незначительное включение воды. Монолитные скалистые породы не трансформируются на холоде, поэтому при возведении конструкций не возникнет проблем. Массивы не впитывают воду, не проседают и выдерживают вес габаритных строений. Часто состоят из крупных горных кусков, смешанных с песком.

Сквозь хрящеватые (насыпные) виды жидкость проходит быстро, не задерживаясь и не изменяясь. Благодаря содержанию гравия и крупных частиц плохо размывается. При правильной подготовке участка масса обеспечит устойчивость к пучению.

Глинистые виды состоят из крохотных элементов, которые сильно впитывают воду. Строения на таких поверхностях быстро просаживаются, а при замерзании влага превращается в лед. В чистом виде сырье очень пластичное и мягкое. Суглинок на 20-30% состоит из основного вещества, супесь – 10%, остальное – добавки.

Песчаные виды классифицируют по размеру частиц. Из-за высокой капиллярной активности мелкого песка вода хорошо поднимается и сохраняется, как в промокашке. На уровень влияют не только подземные воды, но и тающий снег и дождь. Материал может удерживать влагу на глубине от 1,5 до 5 м, что при сильном холоде приводит к промерзанию и пучению.

Опасными считают плывуны, которые не подходят для возведения зданий любой сложности. Из-за высокой насыщенности водой участок быстро леденеет и вспучивается. После наступления теплой погоды почва размокает. Виды встречаются в заболоченных областях.

Процесс затвердения грунта осуществляется сверху вниз. Скорость опускания границы между мокрой и замерзшей землей зависит от погоды. Проникшая в глину жидкость леденеет, выдавливая себя в верхние ярусы почвы. Крупнозернистые виды гальки и песка не сопротивляются, поэтому вода легко уходит и не провоцирует вытеснение.

Пучинистые явления часто уменьшают от веса конструкции. Основание фундамента сильно давит на грунтовый слой, что приводит к уплотнению и снижению удерживающих свойств. Чем крупнее строение, тем больше плотность и меньше степень оледенения.

Как определить характеристики

Степень пучинистости грунтов получают после гидрогеологического исследования. Если нет возможности провести замеры, то можно определить по физическим параметрам земли на участке. Самостоятельно получится узнать вид почвы, уровень подземных вод и показатель текучести.

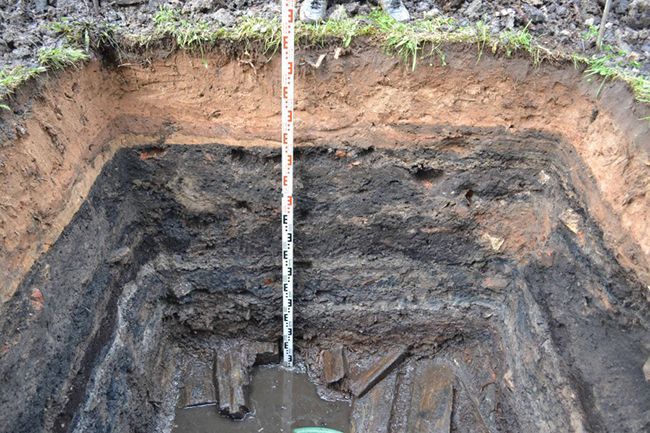

Рядом с предполагаемой стройкой выкапывают две вертикальные узкие ямы, глубиной 1,5-2 м. Непучинистые крупный гравий и скальный монолит определяют визуально. Из среза шурфа берут пробу грунта для установления типа. Небольшое количество смачивают в жидкости. После увлажнения массу в ладонях скатывают в колбаску и загибают в кольцо. Материал из песка не получится собрать, супесь рассыпается на мелкие части. Держит форму глина, а суглинка распадается на 3 куска.

Уровень залегания подземных вод можно вычислить самостоятельно. Если через сутки в шурфе не появилась жидкость, то скважину буром увеличивают еще на 1,5 м. Просочившаяся влага на поверхности грунта станет показателем глубины залегания. Минимальные параметры для слабопучинистых глины и песка – 2 м.

Типы фундамента

Непучинистый грунт – отличный вариант при строительстве здания. При любом промерзании и влажности не нужна глубокая заливка. Неподвижная основа позволит возвести несущие конструкции с минимальными затратами сил и финансовых вложений.

Непучинистый грунт из габаритных скальных осколков или крупной гальки помогает создать крепкий и надежный фундамент. Снимают верхний растительный слой, вырывают неглубокую канавку (до 20 см), которую заливают строительным бетоном. После затвердения массы можно приступать к возведению строения.

Заглубленный фундамент для непучинистого грунта подойдет для дачного дома. На участке создают траншею, глубиной в 70 см. Яму наполняют крупным песком, тщательно утрамбовывают. Рассыпчатое сырье укладывают слоями, каждый из которых обильно орошают водой. Основу заливают бетоном, после высыхания приступают к возведению цоколя и стен.

Если грунт пучинистый сухой или подземные источники расположены ниже 2 м, то можно уменьшить расход стройматериалов, используя в котловане песок или гальку. На поверхности почвы ставят опалубку, в траншею высыпают рассыпчатые компоненты, потом выливают бетон.

При близком прилегании подземных источников пучинистого грунта придется создавать надежную конструкцию. Часто используют сваи (железные, винтовые), которые вбивают на уровень промерзания почвы. Для хозяйственных построек применяют столбчатый метод, для домов – бетонный ленточный.

Варианты исправления

Из-за высокой силы пучения промерзшая земля может поднять крупное сооружение. Чтобы предупредить деформацию фундамента, надо минимизировать возможность расширения основания. Существуют методы, которые позволяют превратить проблемный грунт в непучинистый.

Изоляция

Процедура защищает фундамент от разрушительного воздействия воды, создает между почвой и бетоном промежуточный ярус. Из-за дополнительной конструкции ухудшается сцепление, грунт соскальзывает с поверхности основы, что снижает давление и уменьшает пучение.

Неутепленный цоколь – хороший проводник холода от фундамента в почву. Утеплительный материал укладывают вокруг и под основой. Ширина сырья должна совпадать с уровнем промерзания грунта. Вариант подходит для невысоких дачных домиков и легких хозяйственных строений. В коттеджах цокольный этаж тщательно утепляют, иначе конструкцию после замерзания поведет.

Дренаж

Система водоотвода уменьшает негативное влияние близко пролегающих подземных источников. Дренаж поможет не только снизить содержание влаги в почве, но и частично перенаправить жидкость. Трубы монтируют на уровне глубины заливки фундамента. Конструкция должна быть в пределах утепления, иначе после промерзания разорвет сооружение.

На расстоянии 50 см от основания выкапывают канаву, в которую под углом кладут трубу с перфорацией. Нижнюю часть выводят за пределы строения, в отдельный колодец. Яму засыпают крупным песком. Дренажные отверстия в скважине можно выполнить на расстоянии 2 м друг от друга. Процедура улучшит отток жидкости, уменьшая промерзание в холода.

Увеличение веса

Массивное строение оказывает давление на почву, что приводит к уплотнению. Чем тяжелее конструкция, тем меньше проявляются признаки пучинистого грунта. За счет замены строительных материалов здание надежно стоит, не двигается от промерзания и оттаивания земли. К минусам метода относят хлопотность способа и удорожание возведения.

Плитный и конический фундамент

Для больших и многоэтажных сооружений уместно создание монолитного основания. Конструкцию закапывают в землю, а сверху начинают возводить цоколь со стенами. Морозное пучение давит на плиту, толщина которой 20 см. Грунт приподнимается зимой и возвращается в исходное положение весной. За счет массивности движения не оказывают негативного влияния на фундамент. К минусам способа относят большие финансовые затраты.

Основа конической формы помогает минимизировать нагрузку в холода. Конструкцию в виде усеченной геометрической фигуры с верхним сужением устанавливают ниже линии промерзания. В морозы затвердевшая земля поднимается, но из-за плохого сцепления с фундаментом осыпается. Технология защищает сооружение от искривления стен и растрескивания бетонных заливок.

Читать еще:  Как определить какой фундамент нужен для дома?

Замена грунта

Трудоемкий и хлопотный метод позволяет полностью минимизировать проблему, сделав грунт непучинистым. Под основание вырывают котлован, глубина которого должна быть ниже уровня промерзания. Остатки земли вывозят, а яму заполняют сырьем с низким сцеплением. В качестве засыпки можно использовать

  • крупный песок;
  • гальку;
  • щебень;
  • осколки скальных пород.

Материал укладывают слоями, плотно утрамбовывают и проливают водой. Метод обеспечивает отличные несущие характеристики, не задерживает влагу и не промерзает. Вокруг строения обустраивают дренажную систему, которая создает двойную защиту от поступления жидкости. Технология подойдет при возведении невысоких домов и хозяйственных построек.

Толщина проблемной части не должна превышать 2 м. Если пучинистый грунт расположен на глубине более 2,5 м, то придется перераспределить нагрузку. Перед процедурой проводят точные расчеты участка в вертикальной и горизонтальной плоскости. Неравномерная просадка дома грозит разрушением конструкции.

Термическое усиление

Если почву не относят к непучинистым типам, то улучшить характеристики поможет усиление. Технологию используют для укрепления фундамента на глубину в 15 м. В землю монтируют трубы или выкапывают скважины. В отверстия нагнетают горячий воздух, температура которого в пределах 600 С.

После воздействия жара участок твердеет, теряет влагопоглощающие и выталкивающие свойства. Проблемная поверхность готова к возведению сооружения. Усиление по расходам обходится в 2 раза дешевле, чем полная замена грунта на гравий или песок.

Силикатизация

Близкое расположение подземных вод делает участок непригодным к строительству. Стабилизация помогает увеличить прочность и уменьшает сжимаемость, не нарушая структуры покрова. Чтобы укрепить грунт, в землю нагнетают химическое вещество.

Для пылеватых видов используют однорастворную силикатизацию. В почву подают жидкое стекло, которое смешали с фосфорной или серной кислотой. В результате реакции возникает гель, заполняющий, обволакивающий поры. После застывания участок становится более твердым и стабильным. На поверхности разрешают возводить здания и крупные конструкции. Двухрастворная силикатизация – скоростная технология подготовки места застройки, проходящая в 2 этапа. Вначале в грунт нагнетают стекло жидкое, потом – хлористый кальций. Из-за химической реакции появляется гель кремниевой кислоты. Активное затвердение проходит в течение 24 часов, но полностью завершается через 2 месяца.

Силикатизация позволяет укрепить пучинистый грунт в большом радиусе от начальной точки. При процедуре не нужно использовать сложное оборудование. Метод помогает улучшить несущую способность почвы под основаниями строений и усилит котлованные откосы. Минус технологии – высокая стоимость химических реактивов .

Заключение

Непучинистый грунт – идеальный вариант при создании фундамента. При строительстве не придется усложнять проект и подыскивать подходящее решение под требования участка. Определить характеристики почвы можно как при помощи гидрогеологических исследований, так и самостоятельно. Негативные качества проблемных мест минимизируют укреплением.

Как делать фундамент на пучинистых грунтах

Фундамент на пучинистых грунтах испытывает огромные нагрузки. Пучение грунта действует следующим образом. Промерзший грунт увеличивается в объеме и выталкивает наверх всё, что расположено над ним.

Пучение грунта может разрушить фундамент

Пучение происходит потому, что находящаяся в грунте вода увеличивается в объеме при замерзании. Чем гигроскопичнее грунт, тем больше он может впитать воды и тем сильнее будет пучение при замерзании. Но если влаги в грунте мало, то и пучение независимо от его гигроскопичности будет минимальным.

Ленточный фундамент на пучинистых грунтах

Стоит обратить внимание на то, что грунт, увеличиваясь в объеме, сжимает словно тисками находящиеся в нём конструкции. Поэтому даже если фундамент заглублен ниже границы промерзания, грунт может воздействовать на его вертикальные поверхности. Примерзнув к стенам фундамента и сжав их, грунт начинает подниматься вверх и тянет фундамент за собой. Если постройка лёгкая, выталкивающие силы могут приподнять её вместе с фундаментом.

Ленточный фундамент с наклонными стенами

Пучение грунта не является непреодолимой проблемой. Ленточный фундамент можно сделать не с вертикальными стенами, а с наклонными. В разрезе он будет иметь форму трапеции. Подымающиеся при пучении слои грунта будут скользить по таким стенам. Но основание фундамента конечно же должно находиться ниже максимальной глубины промерзания.

Расширяющийся к низу ленточный фундамент для пучинистого грунта, обратите внимание и на наличие отмостки

Замена грунта на непучинистый

Можно использовать обычный фундамент, но заменить грунт на непучинистый. Но для этого придётся на месте будущей постройки выкопать котлован и засыпать его песком и щебнем. Процедура это недешевая. Зато влага не будет задерживаться в насыпанном вами негигроскопичном грунте.

Дренаж грунта

Можно пойти по другому пути, не удалять гигроскопичный грунт, а просушить его. Для этого нужно обеспечить отведение излишков воды с помощью дренажа. Для этого по периметру фундамента укладывается перфорированная дренажная труба, расположенная не выше слоя песчаной подсыпки под фундамент. Труба располагается с уклоном таким образом, чтобы попадающая в неё вода стекала в специальный дренажный колодец.

Дренаж может защитить фундамент на пучинистых грунтах

Можно обойтись без дренажной трубы: пробурить и засыпать щебнем специальные скважины. Они должны располагаться под фундаментом на расстоянии 2-3 метра одна от другой. Через эти скважины избытки влаги будут легко опускаться в нижние слои почвы.

Отмостка

Обустройство отмостки – один из самых простых способов уменьшения пучения. Правильно сделанная отмостка уменьшает пучение комплексно, влияя на промерзание и уровень влажности. Отмостка препятствует попаданию дождевой воды в прилегающие к фундаменту слои почвы.

Почва промерзает из-за контакта с холодным воздухом. Почва ниже глубины промерзания имеет температуру около +10°C. Если защитить её от воздействия воздуха, она промерзать не будет и, соответственно, не будет пучения. Таким образом утепление отмостки препятствует промерзанию грунта в непосредственной близости от фундамента.

Таким образом отмостка для пучинистого грунта – это не просто слой бетона, залитого вокруг фундамента, а многослойная структура с гидроизоляцией и слоем утеплителя (обычно пенополистирола).

Плитный фундамент на пучинистом грунте

Не боится пучения грунта плитный фундамент. Монолитная армированная плита толщиной не менее 0,2 м будет надёжным основанием, например, для гаража. Неглубокий котлован под плиту засыпается песком и накрывается слоем гидроизоляции. Кроме того можно предусмотреть слой утеплителя. Но такой фундамент довольно дорог. Но с другой стороны, в гараже такой фундамент выполняет функцию пола, так что иногда именно плита является оптимальным вариантом.

Клиентам, решившим заказать у нас гараж, но желающим залить фундамент самостоятельно, мы предоставляем всю необходимую документацию и даём практические советы по его обустройству.

Свайный фундамент на пучинистом грунте

Свайный фундамент сочетает невысокую стоимость и надёжность и идеально подходит для пучинистых грунтов. Монтаж свайного фундамента можно производить в любое время года. Причём на все работы обычно требуется всего один день.

Свайный фундамент на пучинистых грунтах

Хороший пример нашей работы – гараж на пучинистом грунте, который мы построили зимой.

Пучинистые грунты — как подготовить почву под основание дома

Большинство домов строится в регионах с умеренным климатическим климатом, однако это не означает, что при возведении построек не возникает проблем. Пучинистые грунты являются одной из них. Дело в том, что в условиях морозного пучения фундаментальное основание постройки может быстро потрескаться, вследствие чего пострадает его целостность, а соответственно и прочность основы.

Существует масса методов решения подобных проблем. Однако прежде чем начать предпринимать какие-либо действия, необходимо учесть особенности пучения земли.

Как происходит пучение

Так как плотность воды больше чем у льда, то в процессе ее замерзания ее объем изменяется в большую сторону. Исходя из этого влага, находящаяся в почве, становится причиной расширения ее массы. Отсюда и появилось такое понятие, как силы морозного пучения, то есть – силы, влияющие на процесс расширения грунта. Сама же почва в этом случае называется пучинистой.

Полезно! Уровень расширения грунта обычно составляет 0,01. Это означает, что если верхний слой земли будет промерзать на глубину 1 м, то объем почвы увеличится на 1 см и больше.

Само морозное пучение происходит по нескольким причинам:

  • Из-за глубины залегания верхнего водоносного слоя. Если вода расположена близко к поверхности, то даже при условии замены глины на гравелистый песок будет неэффективна.
  • Исходя из глубины промерзания земли в холодный период в конкретном регионе.
  • В зависимости от типа почвы. Больше всего воды содержится в глине и суглинках.

Исходя из состава почвы и климатических условий, выделяют пучинистые и непучинистые грунты.

Чем отличаются пучинистые и непучинистые основания

Согласно ГОСТ 25100-2011 существует 5 групп грунтов, которые отличаются по уровню пучения:

  • Чрезмерно пучинистые (уровень расширения грунта составляет более 12%);
  • Сильнопучинистые – 12%;
  • Среднепучинистые – порядка 8%;
  • Слабопучинистые – около 4%;
  • Непучинистые – менее 4%.

Последняя категория считается условной, так как почвы, в которой не содержится воды, практически нет в природе. К таким основаниям можно отнести только гранит и крупнообломочные породы, но в наших условиях такие грунты встречаются крайне редко.

Говоря о том, что такое пучинистый грунт и как его определить, стоит учитывать его состав и УГВ.

Как самостоятельно определить степень пучения грунта

Чтобы «в домашних» условиях определить есть ли на вашем участке пучинистые грунты, то проще всего выкопать шурф (вертикальную выработку) глубиной около 2 м и подождать несколько дней. Если на дне вырытого шурфа не образовалась вода, то необходимо пробурить (для этого используется садовый бур) скважину еще на 1,5 м. Когда в скважине появится вода, при помощи планки замеряется расстояние от уровня грунтовых вод до поверхности.

Читать еще:  Как правильно сделать свайный фундамент своими руками?

Для определения типа грунта достаточно произвести визуальный осмотр почвы. На основе этих данных можно сделать примерные выводы о степени расширения земли в холодное время года.

Если грунт слабопучинистый, то УГВ будет находиться ниже расчетной глубины промерзания. Это значение напрямую зависит от типа почвы:

  • пылеватые пески – 0,5 м;
  • супеси – не более 1,0 м;
  • суглинки – 1,5 м;
  • глина – 2 м.

Если грунт относится к среднепучинистым, то уровень грунтовых вод будет находиться ниже глубины промерзания на:

  • 0,5 м, если преобладают супеси;
  • 1,0 м – суглинки;
  • 1,5 – глина.

Если грунт сильнопучинистый, то УГВ будет ниже на:

  • 0,3 м – если почва в основном состоит из супеси;
  • 0,7 м – суглинка;
  • 1,0 м – глины.

Если глина и суглинки расположены довольно близко к расчетной глубине промерзания почвы – это не самое лучшее основание под фундамент мелкозаглубленного типа. Однако, это не означает, что строить на таких почвах нельзя.

Как решить проблему пучинистых почв

Существует масса способов, которые позволят понизить уровень пучения почвы. Рассмотрим самые распространенные.

Замена грунта

Замена пучинистого грунта считается наиболее трудозатратным и дорогостоящим процессом, так как предполагается полное удаление почвы, находящейся на месте будущей постройки. После этого засыпается новая земля или крупнозернистый песок и гравий, и фундамент укладывается на непучинистую почву.

Утяжеление здания

Чем меньше вес постройки, тем больше вероятность того, что на нее будет оказывать давление земля, разбухающая в холодное время года. Чтобы этого не происходило, рекомендуется возводить более массивные постройки. Однако, это также ведет к серьезным финансовым затратам.

Возведение плитного фундамента

Придать дополнительный вес зданию и предотвратить давление грунта можно установив в качестве основания для дома плитный фундамент. Цельная монолитная плита высотой более 20 см, заглубленная в землю будет подвергаться силам морозного пучения, однако в этом случае она просто равномерно приподнимется зимой и займет исходное положение, когда температура воздуха повысится.

Технически построить плитный фундамент не сложно (трудности могут возникнуть только на этапе армирования), тем не менее, такая основа тоже обойдется недешево.

Установка свайного фундамента

Если вы хотите обойтись малой кровью, то дешевле всего будет установить свайный фундамент. Однако стоит учитывать, что подобные конструкции подходят только для домов небольшого веса (каркасных, сооружений из сип-панелей и так далее).

В качестве фундаментального основания подойдут:

  • винтовые сваи, которые вкручиваются в почву чуть ниже уровня промерзания;
  • армированные конструкции (в этом случае необходимо подготовить скважины и установить в них стержни, обмотанные рубероидом и металлическим каркасом).

После установки свай, элементы соединяются при помощи распределяющих нагрузку плит или балок (ростверка), которые укладываются по периметру будущей постройки и утепляются пенопластом или пенополистиролом.

Некоторые строители возводят на пучинистых почвах кирпичные столбчатые конструкции высотой до 60 см и заглубляют их примерно на 15 см, однако такие основания подходят только для беседок, летних кухонь и прочих сооружений, не предназначенных для проживания.

Постоянное отопление дома

Если сравнивать температуру почвы, расположенной под отапливаемым и неотапливаемым домом, то в первом случае она будет выше почти на 20%. Соответственно, если в здании круглогодично будут проживать люди и постройка будет отапливаемой, то сила пучения сведется к минимуму.

Дренаж грунта

Чтобы предотвратить распирание почвы, можно снизить содержание воды в земле. Для этого необходимо соорудить дренажный колодец, который будет находиться на некотором отдалении от постройки. Чтобы построить такую систему необходимо:

  • Вырыть траншею вокруг дома.
  • Заложить в нее трубы с небольшими отверстиями по бокам. Чтобы вода от дома отводилась самотеком, необходимо укладывать трубы под небольшим уклоном по направлению к дренажному колодцу. Соответственно, чем ближе к колодцу расположен трубопровод, тем глубже он закладывается.
  • Обсыпать трубы гравием и покрыть геотекстилем.

Теплоизоляция грунта

Чтобы снизить пучинистость грунта, можно возвести отмостку. Обычно такая конструкция изготавливается по периметру постройки для того, чтобы защищать фундаментальное основание от дождевых вод. Но, если произвести более мощную теплоизоляцию отмостки, можно будет снизить уровень расширения земли в зимний период.

Чтобы изготовить утепленную отмостку, необходимо придерживаться следующих рекомендаций:

  • Ширина отмостки должны быть на 1-1,5 м больше ширины промерзания грунта.
  • В качестве основы для отмостки рекомендуется использовать песок, который тщательно трамбуется и проливается водой.
  • На песок укладывается пенополистирол или любой другой утеплитель слоем около 10 см.
  • Сверху укладывается гидроизоляция (рубероид).
  • На гидроизоляционный слой укладывается щебень и все заливается бетоном.
  • Перед бетонированием рекомендуется выполнить армирование стальной сеткой диаметром 4 мм и размером ячеек 15 х 15 мм.

В заключении

Зная какие грунты преобладают на участке, можно вычислить уровень их пучения, соответственно можно подобрать лучший вариант обустройства фундаментального основания или снизить объем влаги в почве. Некоторые строители дополнительно утепляют фундамент, так как это также позволяет понизить уровень влияния влаги на бетонную основу дома.

Замена пучинистого грунта под фундамент

Не судите архитектуру здания , это неоспоримое желание заказчика, хочет именно так (я имею ввиду планировки) .Прошу вашего совета по части фундамента под коттедж.

Стены — газоблок толщиной 300мм
Перекрытие первого и второго этажа — ж/б плиты
Покрытие – деревянные балки
Летняя терраса будет остекленная
Столярка будет на отдельном фундаменте

Участок находится на равнине, геологию делать не хочет из-за цены, но честно говоря без геологии с плитами ,да еще и на таких грунтах как-то побаиваюсь делать . Выкопали яму глубиной 4 м:
0,4м — растительный слой,
2,7м – глина как пластилин (плотная),
затем идет суглинок.

Грунтовая вода в яме за три дня не проступила. Глубина промерзания в нашем регионе 2,8м

Вопрос: как поступить с фундаментом? Логично ли будет выполнить замену грунта на ПГС 2500 м? не получится ли так, что НЕ гигроскопичная глина будет препятствовать уходу талой и дождевой воды из замененного грунта? Или всё -таки другой вид фундамента рассмотреть?

Разрез прилагаю пока такой, но думаю понять можно. Заранее спасибо за совет!

Планы.pdf (111.7 Кб, 150 просмотров)
разрез.pdf (24.3 Кб, 155 просмотров)

Андрей Федорашко
Посмотреть профиль
Найти ещё сообщения от Андрей Федорашко

Амурская область. я про глубину и говорю. Ниже глубины промерзания, это Вы какой фундамент имеете в виду, ленточный? Согласен с Вами весь и полностью, без геологии — это пальцем в небо. Но если быть реалистом (именно в частном строительстве), то геологию делают единицы из заказчиков.

7 мин. ——
Всё зависит от заказчиков, некоторые сами приносят изыскания. А большинству объяснить, что ему нужно «выкинуть» круглую сумму на геологию, порой сложно, иногда до ругани доходило. Поэтому приходится выдумывать.

Андрей Федорашко
Посмотреть профиль
Найти ещё сообщения от Андрей Федорашко

Можно выполнить подушку из ПГС с засыпкой пазух + дренаж. Пучение будет исключено.

Возможен вариант малозаглубленной ленты, если по расчёту пройдёт по устойчивости на действие касательных сил и на деформации от пучения (допустим слабо или среднепучинистый грунт). Но это, понятно, только с геологией возможно рассчитать. Возможно также потребуется песчаная подушка и засыпка пазух непучинистым грунтом. Как вариант — утепление отмостки и цокольной части.

Без геологии рассматривал-бы первый вариант. И характеристиками для расчёта можно задаться (проектными) и при достаточно большой толщине подушки даже можно подстилающий слой и не проверять. Если глина такой консистенции — вряд-ли тут возможны проблемы.

Закопать ниже глубины промерзания тоже не выход, т.к. может быть легко не обеспечена устойчивость на действие касательных сил. Даже на слабопучинистом грунте при большой боковой поверхности ленты будут расчётные усилия очень не маленькие.

5 мин. ——
Ещё вариант — рассмотреть плиту на песчаной подушке + дренаж. Геология особо не нужна, а для расчёта коэффициентов постели можно задаться осреднёнными модулями деформации. В конечном счёте на усилиях это не сильно скажется.

Замена грунтов в основании фундаментов

Фундаменты — основа инженерных сооружений, обеспечивающие их прочность, устойчивость и долговечность. Важно чтобы, грунты в основании, обладали нужной прочностью и малой сжимаемостью. Для определения грунтовых характеристик и условий заложения фундамента в обязательном порядке проводится комплекс инженерно-геологических и гидрологических изысканий.

Особое значение имеют:

  • вид грунтов основания;
  • расположение и мощность слоёв;
  • величина глубины сезонного промерзания;
  • уровень нахождения грунтовых вод.

Одним из эффективных методов устройства основания с требуемыми характеристиками является замена ненадёжных грунтов.

Пучинистые или набухающие породы

Пучинистые основания характеризуются свойством увеличиваться в объёме при промерзании, что приводит к подъёму грунтовой поверхности и возникновении морозного пучения. Последующее оттаивание приводит к обратному эффекту – осадки грунтов. Результат – появление и развитие трещин в конструктиве фундамента и стенах здания, наклон сооружение и даже его разрушение.

Пучинистые виды пород — мелкие и пылеватые пески, суглинки, глины (с высокой влажностью к моменту промерзания).

Возведение фундаментов на таких грунтах представляет опасность, поэтому выполняется замена пучинистого грунта под фундаментом на непучинистый (крупно или среднезернистый песок, гравий, щебень).

Читать еще:  Закрывать ли продухи в фундаменте на зиму?

Непучинистыми считаются грунты при их степени пучинистости ≤ 0,01, то есть при промерзании на глубину 100 см, увеличение их размеров происходит ≤ 1 см.

Заменять почву на всей глубине промерзания не всегда целесообразно, потому что из практики известно, что замерзание в нижней трети слоя незначительно и практически не приводит к пучению. Поэтому достаточно заменять только две верхние трети слоёв.

Но, правильное заключение в каждом конкретном случае может дать только квалифицированный специалист.

Если дом зимой отапливается, то достаточно, одновременно с заменой грунтов основания, засыпать дренирующим грунтом и пазухи. Это позволит надёжно защитить конструкции фундамента от боковых грунтовых воздействий. Если отопление не планируется, то засыпка выполняется снаружи и внутри.

Недопустимо устройство подушки из песка, если в пределах её высоты:

  • имеется переменный уровень грунтовой воды. Подушка работает как дренаж, превращаясь в вид обычного пучинистого грунта;
  • имеются грунтовые напорные воды, а фундаментная подошва выполнена на глубине выше сезонного промерзания. Под воздействием водного напора может произойти пучение песка.

Торфяные виды грунтов

Замена торфа экономична при наличии двух условий:

  • его толщина не превышает 2-х м;
  • под торфом имеется слой достаточно прочных пород.

В противном случае стоит подумать о необходимости строительства в этом районе или перейти к сооружению свайного или плитного фундамента.

Скальные породы

Прочная скальная порода обладает отличной несущей способностью, неподверженностью морозному пучению и невосприимчивостью временного обводнения. Замена скального грунта под фундаментом необходима только при наличии верхних трещиноватых слоёв. После их разборки, поверх укладывается бетон.

Как решить проблему пучинистых грунтов

Большинство домов строится в регионах с умеренным климатическим климатом, однако это не означает, что при возведении построек не возникает проблем. Пучинистые грунты являются одной из них. Дело в том, что в условиях морозного пучения фундаментальное основание постройки может быстро потрескаться, вследствие чего пострадает его целостность, а соответственно и прочность основы.

Существует масса методов решения подобных проблем. Однако прежде чем начать предпринимать какие-либо действия, необходимо учесть особенности пучения земли.

Как происходит пучение

Так как плотность воды больше чем у льда, то в процессе ее замерзания ее объем изменяется в большую сторону. Исходя из этого влага, находящаяся в почве, становится причиной расширения ее массы. Отсюда и появилось такое понятие, как силы морозного пучения, то есть – силы, влияющие на процесс расширения грунта. Сама же почва в этом случае называется пучинистой.

Полезно! Уровень расширения грунта обычно составляет 0,01. Это означает, что если верхний слой земли будет промерзать на глубину 1 м, то объем почвы увеличится на 1 см и больше.

Само морозное пучение происходит по нескольким причинам:

  • Из-за глубины залегания верхнего водоносного слоя. Если вода расположена близко к поверхности, то даже при условии замены глины на гравелистый песок будет неэффективна.
  • Исходя из глубины промерзания земли в холодный период в конкретном регионе.
  • В зависимости от типа почвы. Больше всего воды содержится в глине и суглинках.

Исходя из состава почвы и климатических условий, выделяют пучинистые и непучинистые грунты.

Чем отличаются пучинистые и непучинистые основания

Согласно ГОСТ 25100-2011 существует 5 групп грунтов, которые отличаются по уровню пучения:

  • Чрезмерно пучинистые (уровень расширения грунта составляет более 12%);
  • Сильнопучинистые – 12%;
  • Среднепучинистые – порядка 8%;
  • Слабопучинистые – около 4%;
  • Непучинистые – менее 4%.

Последняя категория считается условной, так как почвы, в которой не содержится воды, практически нет в природе. К таким основаниям можно отнести только гранит и крупнообломочные породы, но в наших условиях такие грунты встречаются крайне редко.

Говоря о том, что такое пучинистый грунт и как его определить, стоит учитывать его состав и УГВ.

Как самостоятельно определить степень пучения грунта

Чтобы «в домашних» условиях определить есть ли на вашем участке пучинистые грунты, то проще всего выкопать шурф (вертикальную выработку) глубиной около 2 м и подождать несколько дней. Если на дне вырытого шурфа не образовалась вода, то необходимо пробурить (для этого используется садовый бур) скважину еще на 1,5 м. Когда в скважине появится вода, при помощи планки замеряется расстояние от уровня грунтовых вод до поверхности.

Для определения типа грунта достаточно произвести визуальный осмотр почвы. На основе этих данных можно сделать примерные выводы о степени расширения земли в холодное время года.

Если грунт слабопучинистый, то УГВ будет находиться ниже расчетной глубины промерзания. Это значение напрямую зависит от типа почвы:

  • пылеватые пески – 0,5 м;
  • супеси – не более 1,0 м;
  • суглинки – 1,5 м;
  • глина – 2 м.

Если грунт относится к среднепучинистым, то уровень грунтовых вод будет находиться ниже глубины промерзания на:

  • 0,5 м, если преобладают супеси;
  • 1,0 м – суглинки;
  • 1,5 – глина.

Если грунт сильнопучинистый, то УГВ будет ниже на:

  • 0,3 м – если почва в основном состоит из супеси;
  • 0,7 м – суглинка;
  • 1,0 м – глины.

Если глина и суглинки расположены довольно близко к расчетной глубине промерзания почвы – это не самое лучшее основание под фундамент мелкозаглубленного типа. Однако, это не означает, что строить на таких почвах нельзя.

Как решить проблему пучинистых почв

Существует масса способов, которые позволят понизить уровень пучения почвы. Рассмотрим самые распространенные.

Замена грунта

Замена пучинистого грунта считается наиболее трудозатратным и дорогостоящим процессом, так как предполагается полное удаление почвы, находящейся на месте будущей постройки. После этого засыпается новая земля или крупнозернистый песок и гравий, и фундамент укладывается на непучинистую почву.

Утяжеление здания

Чем меньше вес постройки, тем больше вероятность того, что на нее будет оказывать давление земля, разбухающая в холодное время года. Чтобы этого не происходило, рекомендуется возводить более массивные постройки. Однако, это также ведет к серьезным финансовым затратам.

Возведение плитного фундамента

Придать дополнительный вес зданию и предотвратить давление грунта можно установив в качестве основания для дома плитный фундамент. Цельная монолитная плита высотой более 20 см, заглубленная в землю будет подвергаться силам морозного пучения, однако в этом случае она просто равномерно приподнимется зимой и займет исходное положение, когда температура воздуха повысится.

Технически построить плитный фундамент не сложно (трудности могут возникнуть только на этапе армирования), тем не менее, такая основа тоже обойдется недешево.

Установка свайного фундамента

Если вы хотите обойтись малой кровью, то дешевле всего будет установить свайный фундамент. Однако стоит учитывать, что подобные конструкции подходят только для домов небольшого веса (каркасных, сооружений из сип-панелей и так далее).

В качестве фундаментального основания подойдут:

  • винтовые сваи, которые вкручиваются в почву чуть ниже уровня промерзания;
  • армированные конструкции (в этом случае необходимо подготовить скважины и установить в них стержни, обмотанные рубероидом и металлическим каркасом).

После установки свай, элементы соединяются при помощи распределяющих нагрузку плит или балок (ростверка), которые укладываются по периметру будущей постройки и утепляются пенопластом или пенополистиролом.

Некоторые строители возводят на пучинистых почвах кирпичные столбчатые конструкции высотой до 60 см и заглубляют их примерно на 15 см, однако такие основания подходят только для беседок, летних кухонь и прочих сооружений, не предназначенных для проживания.

Постоянное отопление дома

Если сравнивать температуру почвы, расположенной под отапливаемым и неотапливаемым домом, то в первом случае она будет выше почти на 20%. Соответственно, если в здании круглогодично будут проживать люди и постройка будет отапливаемой, то сила пучения сведется к минимуму.

Дренаж грунта

Чтобы предотвратить распирание почвы, можно снизить содержание воды в земле. Для этого необходимо соорудить дренажный колодец, который будет находиться на некотором отдалении от постройки. Чтобы построить такую систему необходимо:

  • Вырыть траншею вокруг дома.
  • Заложить в нее трубы с небольшими отверстиями по бокам. Чтобы вода от дома отводилась самотеком, необходимо укладывать трубы под небольшим уклоном по направлению к дренажному колодцу. Соответственно, чем ближе к колодцу расположен трубопровод, тем глубже он закладывается.
  • Обсыпать трубы гравием и покрыть геотекстилем.

Теплоизоляция грунта

Чтобы снизить пучинистость грунта, можно возвести отмостку. Обычно такая конструкция изготавливается по периметру постройки для того, чтобы защищать фундаментальное основание от дождевых вод. Но, если произвести более мощную теплоизоляцию отмостки, можно будет снизить уровень расширения земли в зимний период.

Чтобы изготовить утепленную отмостку, необходимо придерживаться следующих рекомендаций:

  • Ширина отмостки должны быть на 1-1,5 м больше ширины промерзания грунта.
  • В качестве основы для отмостки рекомендуется использовать песок, который тщательно трамбуется и проливается водой.
  • На песок укладывается пенополистирол или любой другой утеплитель слоем около 10 см.
  • Сверху укладывается гидроизоляция (рубероид).
  • На гидроизоляционный слой укладывается щебень и все заливается бетоном.
  • Перед бетонированием рекомендуется выполнить армирование стальной сеткой диаметром 4 мм и размером ячеек 15 х 15 мм.

В заключении

Зная какие грунты преобладают на участке, можно вычислить уровень их пучения, соответственно можно подобрать лучший вариант обустройства фундаментального основания или снизить объем влаги в почве. Некоторые строители дополнительно утепляют фундамент, так как это также позволяет понизить уровень влияния влаги на бетонную основу дома.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
