Арматура из стекловолокна характеристики

Пластиковая (композитная) арматура для фундамента

Несмотря на то, что арматура из композитных материалов применяется в Европе, США и некоторых других странах для укрепления бетонных монолитных конструкций еще с 70-х годов прошлого века, для нас это все еще новый и малораспространенный материал. Однако в последние годы, благодаря стремлению частных строительных компаний внедрять в производство современные технологии, стеклопластиковое армирование приобретает все большее применение.

Первоначально арматура из стеклопластика из-за ее высокой стоимости использовалась только для монолитных конструкций, подверженных сложным условиям эксплуатации. Но постепенное развитие химической промышленности и индустрии производства строительных материалов привело к снижению цен и повышению уровня доступности стеклопластика.

Расширение производства и сферы применения армирования композитной арматурой повлекло за собой разработку и утверждение ГОСТ 31938-2012, определяющего условия изготовления, внешний вид, размеры и порядок лабораторных испытаний изделий этого типа.

Что такое стеклопластиковая арматура

Конструктивно, в поперечном сечении, — это пучок нитей из стекловолокна, углеволокна, базальта и некоторых других полимеров, покрытых сверху вязкими смолами. Такая структура обеспечивает прочность на разрыв более чем в три раза превышающую аналогичные показатели стали (подробное сравнение композитной и металлической арматуры приведено здесь).

Классификация

В зависимости от типа применяемого при изготовлении сырья, арматуру ПВХ для фундамента подразделяют на:

  • стеклокомпозитную – АСК;
  • углекомпозитную – АУК;
  • базальтовую – АБК;
  • комбинированную – АКК.

Кроме этого, полимерные стержни различаются по диаметру сечения от 4 до 32 мм и внешнему виду поверхности, которой может быть гладким, рифленым или присыпанным.

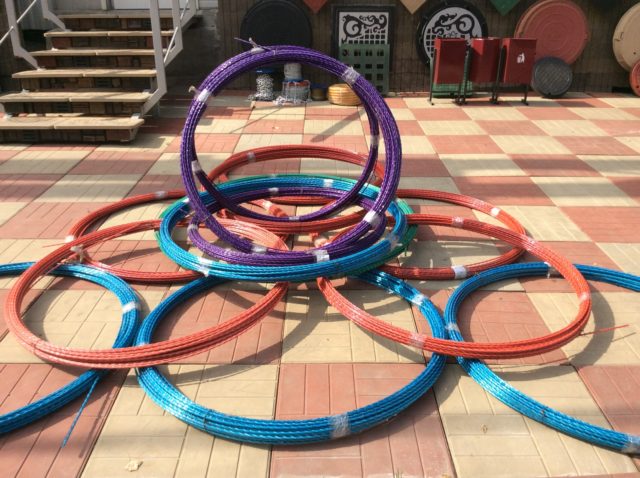

Поставки осуществляются в виде свернутой бухты или прямых нарезанных прутов длиной до 12 метров.

Технические характеристики

Конструктивное строение композитной арматуры для фундамента делает ее уникальным строительным материалом, который используют для возведения особо ответственных монолитных конструкций из бетона. К главным техническим показателям относят:

  • нижний предел прочности при растяжении для АСК 800 МПа, АУК 1400 МПа, АБК 1200 МПа;
  • предельная прочность при испытании на сжатие для всех видов — не менее 300 МПа;
  • сопротивление поперечному срезу для АСК не менее 150 МПа, АУК 350 МПа, АБК 250 МПа;
  • средний удельный вес композитной арматуры — 1900 кг/м 3 ;
  • предельная эксплуатационная температура составляет 60˚C.

При сравнении показателей упругости следует отметить, что углепластик более чем в 2 раза превосходит стекловолокно и в 1,5 раза — композитную базальтовую арматуру.

Вес арматуры из пластика.

Стоимость стеклопластикового прута

Цена полимерных армирующих материалов зависят от структуры и составляющих компонентов в составе. Конструкция композитного прута состоит из продольного набора стеклянных волокон, скрепленных между собой эпоксидной смолой. Поверхность может оставаться гладкой, иметь шероховатую присыпку или быть обвитой по спирали специальным стеклоровингом. Последний способ позволяет получить ребреную поверхность, которая обеспечит более надежное сцепление с бетоном.

В отличие от металлического проката, который в большинстве случаев продается на вес, цена стеклопластиковой арматуры всегда определяется за погонный метр. Это часто приводит к заблуждению о том, что тонна композитных материалов стоит намного дороже стали.

Необходимо понимать, что при диаметре 12 мм в одной тонне металла будет 1100 м прута, а пластика — 12500 метров. Кроме этого, высокая прочность стеклопластиковой арматуры позволяет применять меньшие диаметры при одинаковых условиях монтажа. Эти условия показывают, что стоимость полимеров будет не выше, а ниже, чем у металлопроката. Изучение прайс-листов компаний изготовителей показало, что цена наиболее популярных диаметров 4-8 мм находится в диапазоне 8,50-27,20 руб/м.

Плюсы и минусы применения стеклопластика

Главными преимуществами композитной арматуры специалисты считают:

  • устойчивость к воздействию коррозии и многих агрессивных химических веществ;
  • высокую прочность, превышающую подобные показатели для металла;
  • долговечность, увеличивающую срок эксплуатации конструкции в 2-3 раза;
  • небольшой удельный вес, облегчающий погрузку и перевозку;
  • простой расчет стеклопластиковой арматуры для фундамента;
  • возможность использования при отрицательных температурах до -60˚C;
  • экологическую чистоту применяемых компонентов;
  • доступность и экономичность при применении;
  • отсутствие ограничения длины прута при монтаже благодаря поставкам в бухтах;
  • диэлектрические и антимагнитные свойства.

Серьезным минусом композитной арматуры является пониженная прочность при испытании на излом. Там, где металлические пруты просто согнутся, стеклопластик может переломиться, ослабив при этом надежность конструкции. Поэтому такие полимеры не применяют при монтаже и производстве несущих элементов и перекрытий, что ограничивает их использование и является недостатком.

Предельная температура нагрева не позволяет применять пластиковое армирование при потенциальной возможности длительного воздействия открытого пламени. В случае пожара такие бетонные монолиты будут определяться как поврежденные и их необходимо заменять.

Сравнивая плюсы и минусы стеклопластиковой арматуры, можно сделать уверенный вывод, что данные материал можно и нужно применять для создания надежных и долговечных монолитных конструкций.

Сфера применения

Стеклопластик является прекрасным материалом для монтажа фундаментных оснований любого типа. Композитную арматуру используют не только в промышленном, но и частном строительстве. Особенно в случае наличия возможности высокого подъема грунтовых вод и на заболоченных почвах. Этот материал незаменим при выполнении работ по укреплению берегов, при строительстве гидротехнических сооружений и на объектах с возможным воздействием агрессивных веществ.

Хорошие результаты получают, если использовать пластиковую арматуру для укрепления дорожных покрытий на участках с повышенной влажностью и в условиях вечной мерзлоты. Пруток диаметром 4 мм применяют для армирования каменной кладки из пенобетонных и газобетонных блоков, а так же полов на промышленных и торговых объектах.

Так же плюсом композитной арматуры специалисты признают возможность эффективного совместного использования традиционных стальных прутов и композитных пластиковых материалов. С помощью стали укрепляют углы и места примыкания стен, а все пролеты армируются пластиком. Это позволяет ускорить сборку каркаса без ущерба качеству конструкции и расширить области применения материалов.

Технология армирования фундаментов

Благодаря уменьшенному весу пластиковой арматуры и возможности использования прутов любой длины, сборка армирующего каркаса выполняется намного проще, чем из металлических стержней. Повышенная прочность полимерной арматуры для фундамента материалов позволяет использовать меньшее сечение.

Так, например, стальная арматура диаметром 12 мм, часто применяемая для монтажа фундаментов в частном строительстве, заменяется пластиком 8 мм, а пруты 10 мм — полимером 7 мм. Расчетная таблица, которая поможет вам точно определить, какой диаметр можно использовать в каждом отдельно взятом случае.

Технологический процесс производства монтажных работ с использованием пластиковой арматуры для фундамента выполняется в несколько этапов, что показано на видео в конце статьи:

  1. установка опалубки;
  2. разметка уровня заливки бетона;
  3. сборка армирующего каркаса;
  4. заливка бетона;
  5. снятие опалубки.

Монтаж опалубочной конструкции при армировании ленточного фундамента стеклопластиковой арматурой должен выполняться в соответствии с проектом для обеспечения точной конфигурации и размеров элементов фундамента. При устройстве опалубки из деревянных досок, ДСП или фанеры, рекомендуется обернуть щиты пергамином. Это позволит сохранить материал и использовать его повторно.

После этого на внутренней стороне ограждающих элементов с помощью водяного уровня необходимо нанести отметки верхнего уровня будущего монолита. Они позволят cориентироваться при заливке бетона и обеспечат его равномерное распределение.

Сборка армирующего каркаса

Схема укладки арматуры и размеры между отдельными прутами всегда указываются в проекте. В случае применения стеклопластиковой арматуры в фундаменте, вы можете изменять диаметр стержней на меньший, но раскладку следует выполнять только по чертежу.

Схема армирования монолитной плиты.

Первоначально необходимо отмотать из бухты пруты необходимой длины и установить их на подставки параллельно друг другу. Через заданные интервалы положить на продольные струны поперечные перемычки. Связать арматуру в местах пересечения вязальной проволокой или стянуть затяжными пластиковыми хомутами (подробнее про вязку — здесь). В результате будет готов нижний ряд каркаса для армирования фундамента стеклопластиковой арматурой.

Заготовьте вертикальные стойки необходимой длины. Верхний ряд каркаса вяжется аналогично нижнему. После сборки, оба ряда кладутся друг на друга и, начиная с края, связываются их вертикальные стойки, постепенно поднимая верхний ряд арматуры.

После сборки конструкции ее нужно перенести и установить внутрь опалубочного ограждения, как показано на фото.

Перед установкой армирующего каркаса, на дно траншеи засыпается песок и проливается водой или трамбуется. Утрамбованную песчаную поверхность рекомендуется накрыть гидроизолирующим материалом или геотекстильным полотном. Это предотвратит поступление влаги к фундаменту и увеличит его надежность и эксплуатационный срок.

В процессе выполнения работ по монтажу фундамента из стеклопластиковой арматуры, необходимо помнить, что края прутов не должны доходить до опалубки и дна траншеи на 5 см. Для обеспечения этого условия можно использовать специальные пластиковые фиксаторы типа «стойка» и «звездочка» или плотные влагостойкие каменные материалы.

Армирование пояса.

Заливка бетонной смеси

Укладка бетона внутрь опалубки производится точно так же, как и при использовании металлической арматуры. Однако следует соблюдать повышенную осторожность, поскольку прочность стеклопластиковой арматуры при сильных боковых воздействиях может оказаться недостаточной. Уплотнение бетона вибратором или трамбовкой необходимо выполнять таким образом, чтобы не повредить установленный каркас.

Горизонтальное армирование

Такой способ применения композитной арматуры в строительстве применяют для монтажа плитных фундаментов. Их основное отличие от оснований ленточного типа заключается в отсутствии углов и примыкающих участков. По сути вся конструкции выполняется в виде двух больших сеток, расположенных одна над другой. Все работы по сборке выполняются на месте установки, поскольку перенести собранный элемент такого большого размера достаточно проблематично.

Поэтому первоначально укладывается необходимое количество продольных прутов. На них ложатся поперечные и с помощью проволоки или хомутов вяжется сетка. Прямо на ней вяжется вторая. После этого нижнюю сетку необходимо поднять на подставки над дном котлована. Далее верхнюю сетку можно выставить на вертикальные стойки, установленные в местах пересечения арматуры.

В заключение

Стеклопластиковая сетка для армирования на строительных площадках в нашей стране пока еще считается новым материалом. Многие строители до сих пор считают, что применение стали, свойства которой давно изучены, обеспечит более надежную монолитную конструкцию.

Однако многочисленные испытания и исследования показали, что композитные материалы превосходят традиционный металл по прочности, долговечности и другим характеристикам. Пластик более удобен в работе и позволяет сократить время монтажа. Также он не подвержен коррозии, воздействию блуждающих токов и низких температур.

Видео по теме

Преимущества и недостатки, технические характеристики и применение стеклопластиковой арматуры (СПА)

Разработанная еще в середине прошлого века в СССР, стеклопластиковая арматура (сокращенно АСП или СПА) начала масштабно использоваться сравнительно недавно. Популярность стеклотекстолитовые изделия приобрели благодаря снижению стоимости их производства. Малый вес, высокая прочность, широкие возможности применения и легкость монтажа сделали арматуру СПА хорошей альтернативой стальным пруткам. Материал прекрасно подходит для малоэтажного строительства, сооружения береговых укреплений, несущих конструкций искусственных водоемов, элементов мостов, ЛЭП.

Что такое стеклопластиковая арматура?

Стеклопластиковая композитная арматура (АКС) представляет собой стержень, произведенный из стеклянного сплеточного нитевидного волокна (ровинга) прямого или скрученного, скрепленного особым составом. Обычно это синтетические эпоксидные смолы. Другой вид представляет собой стекловолоконный стержень с намоткой из углепластиковой нити. После намотки такие стекловолоконные заготовки подвергают полимеризации, превращая их в монолитный стержень. Стекловолоконная арматура имеет диаметр от 4 до 32 мм, толщиной от 4 до 8 мм упаковывается в бухты. Бухта содержит 100-150 метров арматуры. Также возможна нарезка в заводских условиях, когда размеры предоставляет заказчика. От технологии производства и связующего зависят прочностные характеристики стержня.

Изготавливают материал методом протягивания. Стекловолокно, намотанное на бобинах, разматывают, пропитывают смолами и отвердителями. После этого пропускают заготовку через фильеры. Их назначение – отжим лишней смолы. Там же будущая арматура уплотняется и приобретает характерную форму с цилиндрическим сечением и заданным радиусом.

После этого еще на не отвердевшую заготовку наматывают по спирали жгут. Он необходим для лучшего сцепления с бетоном. Затем материал запекается в печи, где происходит процесс отвердения и полимеризации связующего. Из печи прутья направляется на механизм, где происходит ее протяжка. На современных заводах для полимеризации используются трубчатые печи. В них же удаляются летучие вещества. Готовую продукцию наматывают в бухты либо нарезают прутки необходимой длины (по предварительному заказу клиента). После продукция отправляется на склад. Также клиент может заказать арматуру с заданным углом изгиба.

Назначение и область применения

Стеклопластиковая арматура используется в различных отраслях промышленного и частного строительства, для обычного и предварительно напряженного армирования строительных конструкций и элементов, эксплуатация которых, проходит в средах с различной степенью агрессивного воздействия. Самые известные примеры использования.

  1. Армирование блочных, кирпичных стен и стен из газосиликатных блоков. Стеклопластиковая арматура показала весьма неплохие результаты при армировании данных конструкций. Основные плюсы: экономия средств и облегчение конструкций.
  2. В качестве связующего бетонных элементов, между которыми располагается утеплитель. СПА позволяет улучшить сцепление бетонных элементов.
  3. Для укрепления несущих элементов конструкций, которые подвержены воздействию факторов, вызывающих коррозию (искусственные водоемы, мосты, укрепительные сооружения береговых линий пресных и соленых естественных водоемов). В отличие от металлических прутьев, стекловолоконные не подвержены коррозии.
  4. Для армирования конструкций из клееной древесины. Использование арматуры из СПА позволяет в разы повысить прочность балок из клееного дерева и повысить жесткость конструкции.
  5. Возможно применение в строительстве ленточных заглубленных фундаментов для малоэтажных зданий, если они располагаются на твердых, неподвижных грунтах. Заглубление выполняется ниже уровня промерзания почвы.
  6. Для повышения жесткости полов в жилых домах и промышленных комплексах.
  7. Для повышения прочности и долговечности дорожек и дорожного покрытия.

Свойства арматуры из стеклопластика

Чтобы понять плюсы и минусы стеклопластиковой арматуры, необходимо знать ее свойства. Описание преимущества стеклопластиковой арматуры приведены ниже.

  1. По коррозионной стойкости прутья из стекловолокна почти в 10 раз превышают традиционные металлические. Изделия из стеклокомпозита практически не вступают в реакции с щелочами, соляными растворами и кислотами.
  2. Коэффициент теплопроводности 0,35 Вт/м С против 46 Вт/м С у стальных прутков, что исключает появление мостиков холода, и заметно снижает теплопотери.
  3. Соединение прутов из стеклокомпозита производится пластиковыми хомутами, вязальной проволокой и соответствующими фиксаторами без сварочного аппарата.
  4. Стеклопластиковая арматура – отличный диэлектрик. Это свойство используется еще с середины прошлого века при строительстве элементов ЛЭП, железнодорожных мостов и прочих конструкций, где электропроводящие свойства стали негативно влияют на работу приборов и целостность конструкции.
  5. Вес 1 метра стеклокомпозитной качественной арматуры в 4 раза меньше метрового стального прута равного диаметра при равной прочности на растяжение. Это позволяет в 7-9 раз уменьшить вес сооружения.
  6. Меньшая по сравнению с аналогами стоимость.
  7. Возможность бесшовной укладки.
  8. Величина коэффициента теплового расширения близка к коэффициенту теплового расширения бетона, что практические исключает возникновение трещин при перепадах температур.
  9. Широкий диапазон температур, при котором можно применять материал: от – 60 С до +90 С.
  10. Заявленный срок службы – 50-80 лет.
Читать еще:  Полимерная арматура для фундамента

Арматура из стеклопластика в ряде случаев может успешно заменить стальную, но она имеет ряд недостатков, которые необходимо учитывать еще на стадии проектирования. Главные недостатки стеклопластиковой арматуры.

  • Низкая термостойкость. Связующее возгорается при температуре 200 С, что не существенно в частном доме, но недопустимо в промышленных объектах, где к конструкциям предъявляют повышенные требования огнеупорности.
  • Модуль упругости всего 56 000 МПА (для стальной арматурной проволоки порядка 200 000 МПа).
  • Невозможность самостоятельно согнуть прут под нужным углом. Изогнутые прутья изготавливают на заводе по индивидуальному заказу.
  • Прочность текстолитовых изделий со временем снижается.
  • Арматура стеклопластиковая обладает низкой прочностью на излом, которая со временем только усугубляется.
  • Невозможность создания твердого, жесткого каркаса.

Разновидности арматуры

Использование в строительстве стеклопластиковой арматуры требует ознакомления с видами данного материала. По назначению, материал делится на изделия:

  • для монтажных работ;
  • рабочую;
  • распределительную;
  • для армирования конструктивных элементов из бетона.

По способу применения АСП подразделяется на:

  • нарезанные прутки;
  • армирующие сетки;
  • арматурные каркасы.

По форме профиля:

  • гладкая;
  • рифленая.

Сравнительные характеристики СПА и стальной арматуры

Для того чтобы выбрать стекловолоконную арматуру либо стальную, необходимо наглядно сравнить два вида. Сравнительные характеристики стальной и стеклопластиковой арматуры приведены в таблице.

МатериалСПАСталь
Прочность на разрыв, МПа480-1600480 -690
Относительное удлинение, %2,225
Модуль упругости, МПа56 000200 000
Коррозионная стойкостьНеподвержен коррозииВ зависимость от сорта стали подвержен коррозии в большей или меньшей степени
Коэффициент теплопроводности Вт/м С0,3546
Коэффициент теплового расширения в продольном направлении, х10 -6/С6-1011,7
Коэффициент теплового расширения в поперечном направлении, х10-6/С21-2311,7
ЭлектропроводностьДиэлектрикПроводник
Прочность на изломНизкаяВысокая
Оптимальный температурный диапазонот -60 С до +90 СНижний предел от -196 С до -40 С; верхний предел от 350 С до 750 С
Срок службы, летдо 5080-100
Способ соединенияхомуты, фиксаторы, вязальная проволокавязальная проволока, сварка
Возможность изгиба прутьев в условиях стройкинетесть
Радиопрозрачностьданет
ЭкологичностьМалотоксичный материал, класс безопасности 4Нетоксичен

Особенности монтажа СПА

Свойства и технические характеристики СПА, делают материал практически идеальным для строительства дома своими руками. Для того, чтобы дом был прочным и прослужил нескольким поколениям семьи, важно грамотно выполнить монтаж стеклопластиковой арматуры, учитывая ее недостатки.

Горизонтальное армирование фундамента

Укладка СПА для армирования фундамента выполняется после установки опалубки и подготовки площади. После этого укладывают продольный слой прутьев. Для этого берут прутки диаметром 8 мм. На него укладывают поперечный. Для этого берут 6-ти миллиметровую СПА. Эти слои образуют сетку. Узлы соединения фиксируются затяжными хомутами либо вязальной проволокой, диаметр которой 1 мм, в 2 пояса. Соединения выполняют с помощью крючка для вязки арматуры, который можно купить либо изготовить самостоятельно используя толстую проволоку. Для больших объемов работ рекомендуется пользоваться аппаратом для вязки с электроприводом.

Края сетки из прутков должны быть в 5 см от опалубки. Добиться необходимого расположения можно посредством фиксаторов либо обычных кирпичей. Когда сетка готова и расположена правильно, заливают бетонную смесь. Здесь необходимо соблюдать осторожность. Арматура для фундамента АСП не обладает такой твердостью, как стальная. При неосторожной заливке, она может прогнуться или сместиться с заданного положения. Если прутки сместятся, исправить ситуацию после заливки будет крайне сложно.

Для получения прочного фундамента без пустот, залитую бетонную смесь утрамбовывают строительным вибратором.

Как избежать проблем?

Основные проблемы, которые связаны с использованием прутков из волокон стекла, заключатся в некачественном/бракованном материале и неграмотном инженерном расчете конструкции. Проблемы могут возникнуть в строительстве дома, если не учтены характеристики используемой стеклопластиковой арматуры.

Избежать проблем во время и после строительства помогут точные расчеты, аккуратность выполнения работ, строгое соблюдение рекомендаций производителя по выбору и монтажу материала.

Проверить качество товара до приобретения возможно лишь визуально. Для этого следует обращать внимание на следующие моменты.

  • Производитель. Если товар приобретается не на заводе, необходимо запросить документацию на товар, подтверждающий его качество и заводской (не кустарный) вид производства.
  • Цвет. Однородный по всему прутку цвет говорит о качестве. Неравномерно окрашенное изделие означает, что была нарушена технология производства.
    • Коричневый цвет указывает на выгорание вещества.
    • Зеленый – о недостаточной термообработке.
  • Поверхность стержня должна быть без сколов, выемок, раковин и прочих дефектов, спиральная навивка – ровной, непрерывной, с постоянным шагом.
  • Несмотря на желание сэкономить, нужно помнить, что качественную стеклопластиковую арматуру не продают дешево. Слишком низкая стоимость говорит о малой прочности и недолговечности.

Применение стеклопластиковой арматуры в ряде случаев целесообразно вместо металлической арматуры. Иногда допустимо комбинировать металлические и стеклопластиковые прутки при сооружении одной конструкции. Чтобы впоследствии не сожалеть об использовании АКС, следует тщательно проводить расчеты будущих построек на стадии проектирования. Подбирают композитную арматуру аналогично стальной, учитывая ключевые параметры: прочность на изгиб, показатель прочности на разрыв и пр.

Возможность использования стекловолоконных прутков оценивается исходя из подвижности и типа грунта, требований пожарной безопасности, продольных и поперечных нагрузок, которые будут воздействовать на конструкцию. Например, на болотистых и подвижных почвах для армирования применяют металлическую арматуру. Стеклопластиковую арматуру просто сломают подвижки грунта ввиду ее малой прочности на излом.

Вся, правда, о стеклопластиковой арматуре

Стеклопластиковая арматура – это современная разработка, позволяющая значительно облегчить фундаментные и бетонные работы. Метод новый, поэтому при выборе важно знать его характеристики, достоинства и недостатки в сравнении с металлической арматурой.

  • АКС – что это, ее строение и внешний вид
  • Физические свойства и материалы, используемые при производстве армирующих изделий
  • Преимущества и недостатки использования
  • Сфера использования и основные виды армирующих прутков
  • Анализ и сравнение основных параметров двух типов армирующих материалов
  • В заключение необходимо отметить.

АКС – что это, ее строение и внешний вид

Композитная арматура – это круглый пруток с накатанными ребрами жесткости. Выполняется из стекловолокна. Выпускается различным сечением. ЕЕ диаметр, в зависимости от требуемой прочности изделий, может изменяться с 4 мм до 18мм. Заготовки могут нарезаться отрезками до 12 м.

Для удобства транспортировки применяется скручивание арматуры, если ее сечение диаметром до 10 мм. Дополнительная прочность достигается использованием для производства непрерывного волокна стеклопластика. Данный способ зарубежные производители называют полимерным оборудованием.

В наших документах стекловолоконная армирующая деталь обозначается аббревиатурой АКС. Арматура из стеклопластика, выполняется из 2 основных деталей:

  • основная деталь – это центральный ствол. Выполняется параллельно расположенных нитей из стекловолокна. Для их соединения применяется полимерная смола. Такое устройство, придает изделию дополнительную прочность;
  • наружные витки или обсыпка для лучшей стыковки с бетоном. Наносятся в виде нескольких спиралей по всей длине основного ствола. Применяется два способа изготовления витков – это порошкового напыление и двунаправленная навивка ребер. Композитная арматура выпускается в различных видах центрального прутка. Косичка, выполненная из углепластика один из видов данной детали.

Физические свойства и материалы, используемые при производстве армирующих изделий

Основные характеристики получены после целого ряда научных изысканий и внедрения новейших разработок. Некоторые свойства, позволяют использовать ее для армирования в жилищном и промышленном строительстве:

  • небольшой вес изделий – стальная арматура тяжелее на порядок (в 9 раз);
  • не подвергается разрушению от коррозии, воздействию кислот, щелочей. По этому показателю арматура из металла уступает на 10 пунктов;
  • низкий уровень теплопроводности. При обустройстве фундаментов и плит перекрытия, возможность нарушения теплоизоляции из-за мостиков холода сводится к 0.
  • легкая и пластичная – это качество упрощает ее доставку и производство работ;
  • не проводит электричество , не поддается действию блуждающих токов;
  • благодаря пластичности принимает любую форму, не требуется использовать сварку и отрезные станки.

Благодаря этим характеристикам, армирование фундамента стеклопластиковой арматурой становится оправданной как в производственном, так и в экономическом плане. Многое в этом вопросе решает материал, используемый для производства АСП. Промышленность выпускает композитную неметаллическую арматуру из нескольких видов современных пластиков. Они имеют основу из следующих материалов:

  1. Стеклопластиковая.
  2. Углепластиковая.
  3. Базальтопластиковая.
  4. Выполненные из арамида.
  5. Материал, созданный на основе стеклоармированного полиэтилентерефталата.

Цена некоторых материалов не позволяет использовать их в массовом количестве. По этой причине наибольшую популярность имеет 2 вида материалов. Это стеклопластиковые и базальтопластиковые изделия. Основной ствол соткан из многих нитей материала. Соединяются они при помощи термоактивных синтетических смол.

Для надежного соединения прутка, наносится либо песчаная обсыпка, либо ствол обвивает несколько витков, идущих по спирали. При использовании стеклопластиковой арматуры, следует учитывать ее свойство незначительной растяжки в бетонном изделии. При этом будет очень слабый контакт с бетоном и произойдет отделение витков или абразивной обсыпки.

Изделия из базальтопластика не обладают надежного соединения с бетоном. Самую хорошую фиксацию дают изготовленные из углепластика витки, нанесенные на стеклопластиковый основной ствол. В этом случае происходит равномерное распределение нагрузки на всю деталь и нормальная фиксация прутка к бетонной массе.

Преимущества и недостатки использования

Отзывы строителей, позволяют признать следующие основные достоинства:

  • малый вес изделий позволяет не только облегчить труд рабочих, но и делает конструкции достаточно легкими. Поэтому применяется для ячеистого бетона и других материалов, понижающих вес конструкции при сохранении высокого уровня надежности и прочности;
  • металлическая, способна пропускать холод через мостики холода. Применение стеклопластиковой арматуры исключает такую возможность, особенно важно это достоинство при монолитном строительстве зданий;
  • понижается расход материала при его упаковке в бухты. Плети выпускаются по 12 метров, что позволяет более экономно выполнить раскрой. Особенно важен данный пункт при частном строительстве, когда скрупулезно подсчитывается каждый потраченный рубль;
  • повышает экономическую составляющую, возможность увязки без нахлестов и применения сварочных работ;
  • композитная арматура способна долго служить и не терять своих свойств, но металлическая, уложенная в бетонной плите также не подвергается разложению;
  • диэлектрические качества дают гарантию безопасного проживания в здании, но это достоинство спорное. Бетон сам является диэлектриком;
  • высокий уровень сопротивления воздействия химических веществ важен при производстве фундаментных работ при низких температурах. В это время в бетон добавляются различные присадки;
  • Не препятствует прохождению радиоволн. Это качество особенно важно при монолитном строительстве, металлическая арматура препятствует нормальной работе мобильной связи и прохождению радиосигнала. Использование композитной арматуры, сможет уменьшить уровень радиопомех в здании.

Недостатки у этих изделий тоже есть. Специалист, пользующийся этим материалом, может легко их назвать:

  • Армирующий стеклопластик (асп) превышает по стоимости стальную арматуру. Но этот минус легко перекрывается возможностью применения более тонкой арматуры для аналогичного вида работ;
  • подвержена деформации и уничтожению при высоких температурах, но вероятность такого воздействия внутри бетона нереальна;
  • если используется стеклопластиковая арматура для фундамента с множеством поворотов, нет возможности загнуть детали для изгиба, но проблема решается легко. Достаточно взять отрезок стального прутка, изогнуть под нужным углом и связать с основной плетью;
  • один из основных недостатков – это низкая упругость при изломе прутка. В этом случае стеклопластиковая арматура уступает стальной, но она лучше работает на растяжение. Из-за низкой сопротивляемости излому применение ее в капитальном строительстве несколько ограничена;
  • при использовании ее в фундаменте и заливании бетона из миксера нужно быть предельно осторожным. Стеклоарматуру невозможно уложить в жесткий каркас и при большом давлении целостность его может нарушиться. Композитная сетка – это лучшее решение вопроса.

Как вязать стеклопластиковую арматуру, да проще чем металлическую. Для этого не требуется использовать различные крючки. ЕЕ связывают самозатягивающимися пластиковыми хомутами. Операция простая и требует минимум знаний и инструмента.

Рассмотрев достоинства и недостатки, нельзя однозначно ответить на вопрос, какая лучше — легкая пластиковая или жесткая стальная. Подвластно это только инженерам – строителям.

Сфера использования и основные виды армирующих прутков

Данные изделия подразделяются не только по внешнему виду и способу нанесения ребер жесткость. Основной классификацией является сфера использования прутков:

  • рабочая;
  • распределительная;
  • монтажная;
  • выпускаемую для укрепления изделий и конструкций из бетона.

Налажено производство различных изделий, в зависимости от поставленных задач для арматуры в строительстве:

  • отдельных, разных по размерам, плетей;
  • армирующие сетки;
  • в зависимости от размеров, выпускаются различные по конструкциям и габаритам каркасы.

При небольшом сроке применения, композитная арматура, используется различными строительными организациями. Применяется для изготовления дренажных колодцев, бетонных стен, производится армирование ленточного фундамента стеклопластиковой арматурой. Широко применяется при строительстве дорог.

С ее помощью армируют полотно, насыпи, основания автотрасс, хорошо укрепляют кирпичную и блочную кладку стен. Широкое применение получил этот материал и в частных домовладениях и для обустройства различных теплиц и парника, для армирования небольшого фундамента. Такие конструкции легкие, простые в монтаже и при их разборке.

Добавляет популярность материалу, его простота в транспортировке и работе. Для доставки не требуется заказывать грузовой автомобиль, доставить можно на легковом авто.

Анализ и сравнение основных параметров двух типов армирующих материалов

Получить полный и аргументированный ответ на вопрос, какая арматура лучше, можно при тщательном сравнении основных параметров пластиковой и металлической арматур.

Свойства материаловСтальная арматураСтеклопластиковая композитная
Упругость и пластичностьМеталл обладает достаточно высоким уровнем этих свойств материалаСтеклопластиковый ствол имеет высокий уровень упругости
Предел прочностиСтальная арматура по этому свойству уступает пластиковой. Данная величина у этого материала равна 390 мПа.Стеклопластиковые нити имеют большое преимущество. Прочность материала равна 1300 мПа.
Коэффициент теплопроводностиВ этом вопросе металл, значительно проигрывает сопернику. Данный коэффициент равен 46 Вт/(м*К).Эта величина намного меньше, чем у стали и она равна 0,35 Вт/(м*К).
Плотность материалаПо этой характеристики предпочтительней стальные прутки. Их плотность равна 7800 кг/м 3 .Здесь стеклопластик значительно проигрывает стали. Его плотность равна 1900кг/м 3 .

По стойкости пластика к коррозии и химическим веществам он предпочтительней стального. Также лучше этот материал по уровню электробезопасности и не препятствованию радиоволн в помещение. Решить какой материал предпочтительней, в общем, не сможет ни один специалист.

Только выполнив и других элементов здания и сравнив его с расчетом конструкции с применением стальной арматуры можно получить аргументированный ответ. И только после этого армируем детали здания и бетонных изделий спокойно и с уверенностью в выбранном материале.

В заключение необходимо отметить.

Опыт работы с данным типом армирования появился в строительстве несколько десятков лет назад. Несмотря на это, метод значительно укрепился на рынке материалов для выполнения бетонных работ. Область применения стеклопластиковой арматуры достаточно широкая.

Это изготовления парников на крестьянском подворье, малоэтажное строительство, использование при строительстве автомагистралей. В каждой из этих областей, потребитель получает надежную и легкую конструкцию при минимальных затратах сил и средств.

Альтернатива металлу: стеклопластиковая арматура и её применение

На чтение: 4 минуты Нет времени?

Во многих сферах металл уступает современным композитным сплавам. Он дорогой, тяжёлый и не такой долговечный, как, к примеру, стеклопластик. Стеклопластиковая арматура уже уверенно конкурирует с металлом в строительстве. В этом материале от HouseСhief.ru мы рассмотрим уникальные характеристики композитного строительного материала, практику его применения и алгоритм выбора.

Читайте в статье

Области применения стеклопластиковой арматуры

Композитные материалы нашли применение в разных направлениях строительства. Рассмотрим основные из них.

Область применения Особенности
Плиты фундаментаЯвляется равнопрочной заменой металлическим конструкциям, позволяет существенно экономить время на монтаж. Шаг армирования сохраняется, стыки производятся внахлест.
Ленточный фундаментЭкономическая выгода от замены металла на пластик в ленточных фундаментах – до 45%. Вязка каркаса осуществляется вязальной проволокой.
Бетонные полыПринципы армирования не отличаются от таковых при использовании металла, резка материала осуществляется болгаркой.
ОтмосткаОтмостка с использованием армирующего композитного материала отличается высокими антикоррозийными характеристиками, не страдает от растрескивания.
АрмопоясИспользование композитов в армировании кирпичных и блочных стен значительно повышает сейсмостойкость здания и защищает его от повреждений, связанных с неравномерной осадкой.
Плиты перекрытияДля плит перекрытия рекомендуется комбинировать стеклопластик с традиционной металлической арматурой в нижнем слое. Стыки арматуры располагают в шахматном порядке.
Дорожное строительствоКомпозитные материалы значительно повышают прочность и долговечность дорожных покрытий, мостов, арок и пешеходных дорожек.
Монолитное строительствоМеталлические детали в монолитных конструкциях так или иначе страдают от коррозии. Композитный материал увеличивает срок эксплуатации монолитного бетона в несколько раз, препятствует образованию в нем трещин и сколов.

Основы производства стеклопластиковой арматуры и её структура

Для производства композитного строительного материала в качестве сырья используют алюмоборосиликатное стекло. Его плавят при высокой температуре и специальным оборудованием растягивают в тончайшие нити.

Прочность достигается именно за счет многослойности материала. Основу составляет внутренний стержень, скрепленный полимерной смолой, а вокруг него навиваются волокна композитного состава. Для ускорения полимеризации арматура обжигается в туннельных печах, а затем остужается под проточной водой.

Готовый материал сматывается в бухты или нарезается на отрезки нужной длины

Свойства композитного материала

Что отличает стеклопластиковую арматуру от других армирующих материалов? Вот её основные эксплуатационные характеристики:

  • масса прутков меньше аналогичных металлических в 9 раз;
  • композитный состав невосприимчив к агрессивному воздействию влаги, щелочей и кислот;
  • теплопроводность стеклопластика намного меньше, чем у металла – это исключает возникновение мостиков холода в строительных конструкциях;
  • транспортировка стеклопластика значительно упрощена за счет его небольшого веса;
  • композитный материал не проводит электрический ток.

Для создания армирующих сеток не используется сварочный аппарат и специальные инструменты. Достаточно одной болгарки и вязальной проволоки

Стеклопластиковая арматура: размеры и виды

Значимыми параметрами этого материала являются вес погонного метра, шаг навивки и размер сечения стержня.

Самой востребованной в строительстве сегодня считается композитная арматура с 15-мм шагом навивки. Наружный диаметр стрежней может быть от 4 до 18 мм, вес погонного метра – от 0,02 до 0,42 кг.

Строители разделяют стеклопластиковую сетку на подвиды по области использования. Они делят её на рабочую, монтажную, распределительную и специальную.

Арматуру выпускают в форме прутков, армирующей сетки и готовых каркасов

Требования ГОСТ к композитной арматуре

Применение стеклопластиковых материалов в строительстве узаконено в 2014 году: ГОСТ № 31938-2012 о композитной полимерной арматуре. ГОСТ предъявляет к этому строительному материалу следующие требования:

  • армирующего наполнителя должно быть не менее 75%;
  • прочность на растяжение – не менее 800 МПа;
  • упругость при растяжении – не менее 50 ГПа;
  • прочность сцепления с бетоном – не менее 12 МПа.

Предел температурного режима эксплуатации по ГОСТу – не меньше 60 °С

Плюсы и минусы стеклопластиковой арматуры для частного строительства

А теперь о плюсах и минусах пластиковой арматуры в индивидуальном строительстве. Что можно положить в копилку преимуществ использования композитного материала для армирования? Прежде всего – его малый вес, который даёт возможность существенно снизить общий вес конструкции.

Отсутствие мостиков холода – тоже весомый аргумент за использование этого материала

Ещё один важный положительный фактор – гибкость стеклопластика. Его пакуют в компактные бухты, что значительно облегчает проблему транспортировки. Кроме того, такая форма выпуска дает возможность уменьшать количество возможных отходов при раскройке.

Устойчивость к различным агрессивным средам – это плюс, хотя многие могут начать спорить о том, что металл, утопленный в бетонную заливку, не подвергается никакому внешнему воздействию

А что говорят отзывы о недостатках стеклопластиковой арматуры? Или этот материал так хорош, что у него и недостатков нет? Это не так. И главный недостаток – цена. Несмотря на то, что технология изготовления стеклопластика не так уж сложна, изделия из него пока что дороги. Дело скорее всего в том, что спрос пока превышает предложение. Когда будет наоборот – цена пойдет вниз. На что еще стоит обратить ваше внимание – арматура из стеклопластика плохо выдерживает давление на излом.

Если фундамент активно проседает в каком-то одном месте, пластиковое основание лопнет

Важные моменты в выборе композитной стеклопластиковой арматуры

Как обезопасить себя от некачественного товара? Есть несколько опасных моментов, которые могут попытаться скрыть от вас нечестные продавцы:

  • неточные сведения о диаметре арматуры – нужно присутствовать при отгрузке товара и лично проверить заявленные размеры товара;
  • товар пережжен в печи – проверьте, чтобы цвет стеклопластика был однородным в каждой бухте;
  • изделие пережато в процессе изготовления – арматура не должна иметь выпуклых частей между анкеровочными ребрами;
  • другие нарушения процесса производства – не покупайте товар от малоизвестных производителей.

Знания о должном качестве товара обезопасят вас от неудачной покупки

Мнения и отзывы профессиональных строителей об использовании композитной арматуры в фундаменте

Использование композитного армирования ничем не отличается от процедуры металлической укладки. Отзывы специалистов об использовании стеклопластиковой арматуры для фундамента свидетельствуют, что композитный материал можно использовать для любого типа основания. Такое армирование прослужит не меньше 80 лет. Допустимо внешнее и внутреннее армирование. Внешнее, по отзывам строителей, необходимо в ситуациях, когда вокруг фундамента находится неблагоприятная среда, к примеру – высокие грунтовые воды.

В этом случае композитная арматура в комбинации с гидрозащитным материалом создает надежный барьер вокруг сооружения

Дискретное армирование подразумевает закладку стеклопластиковых сеток внутрь конструкции. Можно использовать фибробетон как дополнительное армирование или комбинировать эти два метода укрепления фундамента.

Если стоит выбор: какая арматура лучше, металлическая или стеклопластиковая?

Как уже было сказано, отзывы строителей о пластиковой арматуре уверенно подвигают металл по многим позициям. Тепловодность стекловолокна – 0,35 против 46 Вт/м у металла. Изделия из стеклопластика превосходят металл по упругости и пластичности, а прочнее они почти втрое. Так можно ли использовать стеклопластиковую арматуру для фундамента как единственный укрепляющий материал?

Сопротивление коррозии у композита гораздо выше, к тому же этот материал является диэлектриком

Однако, сталь пока еще не сдается окончательно. Сравнение стеклопластиковой и металлической арматуры говорит о том, что сталь более устойчива к изгибанию, то есть не ломается при предельной нагрузке. Это делает её незаменимой при производстве плит перекрытия и других подверженных деформации объектов. Так что не стоит списывать стальные изделия со счетов.

Идеальный вариант – комбинирование двух материалов, которое сделает ваши конструкции просто вечными

Цена композитной арматуры от известных производителей

Стоимость пластиковой арматуры отталкивается от её диаметра и измеряется в погонных метрах:

  • продукция известной своим качеством марки «АрмаПласт» диаметром 6 мм обойдется в 6-7 рублей за погонный метр;
  • цена стеклопластиковой арматуры 8 мм – 10-12 рублей;
  • стеклопластиковая арматура 10 мм, цена за метр – 14-16 рублей;
  • арматура стеклопластиковая 12 мм, цена за метр – 18-20 рублей.

Указаны цены производителя – имейте в виду, что у розничных продавцов будет дополнительная наценка.

Что мы получаем в итоге? Без сомнений, композитные материалы – это будущее строительства. Отзывы специалистов об арматуре из стекловолокна свидетельствуют о том, что этот материал продлевает сроки эксплуатации конструкций, обладает множеством отличных характеристик, и превосходит по ним обычную сталь.

Но не торопитесь полностью отказываться от металла.

Разумное комбинирование этих двух материалов придаст вашим конструкциям идеальные прочностные свойства. Профессиональный строитель тем и отличается от любителя, что не просто обладает обширными знаниями об использовании различных стройматериалов, но и умеет их грамотно применять. Если вы готовы поделиться с нами подобными сведениями – напишите об этом в комментариях!

Стеклопластиковая (композитная) арматура — плюсы и минусы

Железобетонные конструкции традиционно укрепляются металлическим прутом, но все популярнее становится альтернативный вариант – стеклопластиковая арматура. Она заменяет сталь благодаря высоким эксплуатационным и техническим характеристикам. Растущая популярность пластиковой арматуры объясняется и невысокой ценой по сравнению с металлическими аналогами.

  1. Описание
  2. Виды
  3. Преимущества и недостатки
  4. Характеристики
  5. Особенности производства и монтажа
  6. Заключение

Описание

Производство и характеристики, так называемой композитной арматуры для бетонных монолитов и конструкций, регламентировано разработанным по ISO 10406-1:2008 ГОСТ 31938-2012. На основу из специально подготовленного стекловолокна наматывается высокопрочная углеродная нить. Она улучшает адгезию с бетоном за счет своего спиралеобразного профиля.

Основным элементом композитной стеклопластиковой арматуры является ствол, изготавливаемый из прочных, расположенных параллельно друг к другу волокон, объединенных полимерной смолой, спеченной при высокой температуре. Ствол покрывается волокнистой структурой наносимой методом напыления или навивки в двух направлениях.

Согласно СНиП 52-01-2003 использование современной стеклопластиковой арматуры возможно в качестве полноценной замены металлическому армированию. Каждый производитель указывает технические условия на свою продукцию, которая может использоваться в стенах, перекрытиях, подвалах и других бетонных конструкциях. Обязательно предоставление сертификатов качества, основанных на экспертизах и протоколах испытаний в лабораториях.

Стеклопластиковая арматура классифицируется по типам используемых в производстве материалов. Это неметаллическое сырье минерального или искусственного происхождения. Промышленность предлагает следующие виды:

  • Стеклокомпозит (АСП) – представляет собой термически обработанную смесь продольно расположенного стекловолокна и полимерных смол.
  • Базальтовая арматура или базальтокомпозит (АБП) – делается из базальтовых волокон, соединенных между собой органическими смолами.
  • Арматура углепластиковая или углекомпозитная (АУК) – обладает повышенной прочностью и изготавливается из углеводородных соединений. Она дороже композитной.
  • Арамидокомпозит (ААК) – в основе полиамидные волокна наподобие капроновых нитей.
  • Комбинированный композит (АКК) – в основе находится стержень из стекловолокна, на который плотно наматывается базальтопластик. Этот тип – не базальтопластиковая арматура, с чем ее путают, поскольку она имеет стекловолокнистый стержень.

ПоказательАСПАБПАУКААК
Предел прочности при растяжении, МПа800-1000800-12001400-20001400
Модуль упругости при растяжении, ГПа45-5050-60130-15070
Предел прочности при сжатии, МПа300300300300
Предел прочности при поперечном срезе, МПа150150350190

Производители предлагают большой выбор стеклопластиковой арматуры по толщине. Это дает возможность сделать как тонкую сетку в 4 мм, так и прочный армирующий каркас диаметром в 32 мм для несущих конструкции. Она поставляется в виде нарезных хлыстов или бухтами длиной до 100 м.

Этот материал выпускается двух видов профиля:

  • Условно-гладкого. Сделана из основного стержня с напылением слоя кварцевого песка мелкой фракции, улучшающего адгезию с бетонной смесью;
  • Периодического. Изготовлена из стержня, на который плотно наматывается стекловолоконный жгут, в результате чего на пруте появляются анкерные ребра, надежно удерживающие ее в толще бетона.

Преимущества и недостатки

Стекловолоконная арматура новый строительный материал, набирающий популярность, обладает характеристиками, позволяющими использовать ее для несущих конструкций. К ее преимуществам относят:

  • Устойчивость к коррозии. Можно использовать стеклопластик в агрессивных средах. По этому показателю данный материал в 10 раз превосходит металл.
  • Низкая теплопроводность, составляющая 0,35 Вт/м∙⁰С, что позволяет повысить теплоизоляцию бетонного монолита, устраняет риск появления мостиков холода. Для сравнения показатель теплопроводности у стали — 46 Вт/м∙⁰С.
  • Высокое удельное сопротивление позволяет применять ее при строительстве мостов, железнодорожных конструкций, линий электропередач и других сооружений, где существует риск пробития электрическим током под высоким напряжением.
  • Малый удельный вес, что позволяет снизить давление конструкций на поверхность грунта, фундамента. Средняя плотность этого материала 1,9 кг/м³, а у стали в четыре раза больше – 7,9 кг/м³.
  • Стоимость армирования стеклопластиком почти в 2 раза ниже, чем металлическим прутом.
  • Применение в широком диапазоне температур. Она не теряет своих свойств в при температурах от -60 до +90⁰С.
  • В отличие от металла, стеклопластик имеет схожий с бетоном коэффициент термического расширения, поэтому монолит с таким армированием, при перепадах температуры не растрескивается.
  • Для монтажа армирующей сетки не понадобится сварочный аппарат, ее достаточно соединить пластиковыми жгутами и фиксаторами.

Как любой материал, полимерная арматура на основе стеклопластика имеет недостатки, которые учитываются при эксплуатации:

  • Недостаточная устойчивость стеклопластика к высоким температурам, смолы, применяемые для связи волокон, возгораются при температуре 200⁰С. Для частных домов или подсобных помещений это не проблема, но на промышленном объекте, где бетонный монолит должен быть огнеупорным, применение данной арматуры неприемлемо.
  • Почти в 4 раза меньший показатель модуля упругости по сравнению со сталью.
  • При подготовке сетки, согнуть композит под нужным углом практически невозможно, из-за низкой прочности на излом, такие элементы приходится заказывать на заводе.
  • Один из минусов стеклопластиковой композитной арматуры – она не позволяет делать жесткое армирование, а его прочность со временем незначительно, но снижается.

Характеристики

Композитная арматура оценивается по техническим параметрам. Этот материал имеет сравнительно малую плотность. Поэтому вес погонного метра стеклопластиковой арматуры, в зависимости от диаметра — от 20 до 420 г.

Пластиковая арматура имеет постоянный шаг навивки — 15 мм. Это оптимальная величина, чтобы при минимальной затрате материала, обеспечить высокий уровень адгезии с бетонным раствором.

Технические характеристики арматуры из стеклопластика сведены в таблицу:

Плотность (кг/м³)1.9
Сопротивление к нагрузкам на растяжение (МПа)1200
Модуль упругости (МПа)55 000
Относительное удлинение (%)2.3
Зависимость «напряжение-деформация»Прямая линия с упруголинейной зависимостью вплоть до разрушения
Линейное расширение (мм/м)9-11
Устойчивость к коррозийным средамВысокая, не ржавеет
Теплопроводность (Вт/м⁰С)0.35
ЭлектропроводностьДиэлектрик
Диаметр (мм)4-32
ДлинаПроизвольная длина по требованию заказчика

Особенности производства и монтажа

Любой вид стеклопластиковой арматуры производится из сырьевого волокна, связанного полимерными смолами, в который добавляется отвердитель и ускоритель твердения. Все компоненты определяются производителями в зависимости от применяемых технологий, от типа и назначения элементов, которые будут армироваться изготовленной стеклопластиковой арматурой.

Материал производится на специальных технологических линиях. Сначала стекловолокно пропитывается смолой, отвердителем и ускорителем реакции. После этого оно пропускается через фильер, где отжимается лишняя смола. Тут же стекловолокно уплотняется, и приобретает форму – условно гладкую или с анкерными ребрами и технологически заданный диаметр.

На следующем этапе происходит вязка композитной стеклопластиковой арматуры – на нее наматывается дополнительная навивка в виде жгута, чтобы повысить адгезию. После этого она направляется в печь, где полимерные смолы с отвердителем схватываются. Полученные изделия укладываются в бухты или разрезаются на хлысты нужной длины.

Скрепляются прутки пластиковыми хомутами или зажимами. Край армирующей сетки должен отступать от опалубки на 50 мм, что позволит создать защитный слой из бетона. Это делается подручными средствами или пластиковых фиксаторов. Если прут выступает за пределы опалубки, ее нужно обрезать ножовкой по металлу или болгаркой с алмазным или абразивным кругом.

Согнуть стеклопластиковую арматуру на площадке без специального оборудования невозможно. После того, как на прут перестает действовать усилие, он снова возвращает первоначальную форму. Если размягчить его температурой, и все же согнуть, он потеряет расчетные характеристики. Единственный выход – заказать предварительно изогнутый стеклопластиковый элемент на заводе, в этом случае они полностью будут отвечать техническим и эксплуатационным требованиям.

Заключение

Композитная арматура вполне может заменить традиционную конструкцию из металла. Она превосходит стальное армирование по многим параметрам. Она используется при строительстве стен, фундаментов и других конструктивных элементов из блоков и кирпичей, все чаще ее применяют для армирования цельных бетонных монолитов.

Применение стеклопластиковой композитной арматуры существенно снижает массу конструктивных элементов, что позволяет дополнительно сэкономить на фундаменте. К ограничениям применения этого материала относят требования пожарной безопасности на отдельных промышленных предприятиях, в остальных случаях она является лучшей альтернативой металлу.

Технические характеристики достоинства и недостатки стеклоарматуры

Продолжая тему стеклопластиковой арматуры рассмотрим в данной статье способы ее вязания и технические характеристики.

Строительный рынок постоянно пополняется интересными и современными новинками. Композитная стеклопластиковая арматура является одним из таких новейших материалов. На данный момент еще не все знают, для чего она нужна и как правильно используется.

С 2012 года интерес строителей к данному продукту стал постоянно расти, так как цена у этого материала не столь высокая, а качество позволяет ее использовать для заливки фундамента не только жилых домов, но и при постройке более масштабных сооружений, к примеру, мостов. Особо она актуальна на севере, так как металлическая арматура подвержена коррозии, а у стеклопластиковой такой проблемы нет.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Стеклопластиковая арматура – это смесь крепкого стекловолокна и термопрочной смолы.

В вышеупомянутом году был издан ГОСТ, который четко установил параметры ее параметры:

-Диаметр – от 4 до 32 мм

-Температура, при которой материал можно эксплуатировать – от 60 градусов по Цельсию

-Максимальный предел прочности при растягивании – это показатель силы, с которой материал растягивается и площади его поперечного сечения. Для стеклопластиковой арматуры норма – это 800 МПа.

-Максимальный показатель прочности сжатия- 300МПа.

-Максимум прочности – более 150 МПа.

ДОСТОИНСТВА СТЕКЛОПЛАСТИКОВОЙ АРМАТУРЫ

Такой вид строительного материала существенно отличается от привычной стальной и имеет массу преимуществ, по сравнению с ней:

1. Стойкость к образованию коррозии. Стеклопластиковая арматура совершенно не боится щелочных и кислотных сред.

2. Небольшой вес при высокой прочности. Вес такой ее на 10 раз меньше, чем у стальной.

3. Низкая теплопроводность, что защищает стены и фундаменты от промерзания, что особо актуально в северных районах.

4. Непроводимость тока и отсутствие помех.

5. Цена. За ту же цену, что и у стальной арматуры небольшого диаметра можно приобрести стеклопластиковую большего диаметра.

6. Высокая прочность материала при растяжении. Этот показатель больше, чем у стальной арматуры в 3 раза.

7. Отсутствие швов. Металлические прутья перед транспортировкой режутся под параметры автомобиля, в котором их перевозят. Впоследствии армированная сетка имеет множество соединений, которые являются самыми слабыми местами в фундаменте и стенах. Так как стеклопластиковая арматура поставляется бухтами до 150 м, резать ее не нужно, что приводит к минимальному количеству швов. Транспортировка может осуществляться даже в багажнике легковой автомашины.

8. Отсутствие переплаты за количество материала. Металлическая арматура продается одинаковой длиной 12 м, меньше ее уже не приобрести, а стеклопластика можно купить то количество, которое необходимо для строительства.

9. Отсутствие необходимости докупать дополнительные инструменты при монтаже стеклопластиковой арматуры, например, сварочный аппарат.

10.Одинаковый с бетоном коэффициент расширения при тепловом воздействии – гарантия отсутствия трещин в готовом строении.

НЕДОСТАТКИ МАТЕРИАЛА

Несмотря на все упомянутые достоинства, стеклопластиковая арматура имеет один главный недостаток – это большая вероятность излома. У стальных прутьев этот показатель намного выше.

Именно из-за этого показателя стеклопластиковая арматура используется только тогда, когда нужно соответствовать определенным ограничениям по коррозии, диэлектрическим свойствам и проводимости тепла. Все конструкции, которые возводятся свыше определенных границ, делаются на страх и риск строителей. Производители доносят эту информацию до покупателей непосредственно на фирменных этикетках.

ИСПОЛЬЗОВАНИЕ МАТЕРИАЛА В СТРОИТЕЛЬСТВЕ

Промышленное строительство уже давно и широко использует стеклопластиковую арматуру в отличие от малоэтажного. Судя по достоинствам и недостаткам можно четко оградить сферу применения стеклопластиковой арматуры. Это, например, работы по берегоукреплению, строительству автодорог. Очень большой популярностью этот материал пользуется в загородном строительстве. Она используется для армирования стен, фундамента, чаще всего ленточного, кладки из газобетона.

Важно! Армирование кладки производится комбинацией стальной и стеклопластиковой арматуры.

Далее будет рассмотрен процесс армирования ленточного фундамента.

ПОДГОТОВКА АРМАТУРЫ

Прежде чем заливать фундамент, нужно правильно вязать арматуру для большей прочности и устойчивости конструкции. Это позволяет связать арматуру в единую конструкцию, создав тем самым опорный каркас здания. Мощность общей конструкции фундамента нужно обеспечить дополнительными ребрами жесткости. Для этого понадобится:

-Вязальная оцинкованная проволока с сечением 1 мм

-Вязальный крючок

Важно! Вязальная проволока должна быть круглого сечения, не следует брать квадратную, так как при скрутке проволока может повредить сама себя.

Есть несколько видов крючков для вязания:

-Обыкновенный крючок. Его при работе необходимо постоянно вращать.

-Винтовой крючок – сам вращается при нажатии на рукоятку.

Названные материалы нужно выбирать очень внимательно. Например, вязальная проволока должна быть довольно толстой, чтобы избежать ее разрывов при подаче бетона на каркас. В противном случае связки могут лопнуть, а конструкция ленточного основания получится ассиметричной, чего никак нельзя допускать.

Весь процесс делится на шаги:

    Поперечные прутья нижнего слоя укладываются на арматурные фиксаторы, которые устанавливаются до проведения работ.2. Долевые прутья нарезаются и укладываются на необходимом друг от друга расстоянии, на них отмечаются места скрепления.

3. Под прямым углом к долевым прутьям устанавливаются перемычки, каждая из которых связывается в отмеченных местах. Если вязка производится проволокой, то ее нужно сложить вдвое и прочно зафиксировать при помощи крючка. Если же используются хомуты, то каждый из них затягивается потуже.

4. После окончания работ по сооружению первого ряда сетки можно делать остальной каркас. Перпендикулярные отрезки крепятся с внутренней стороны ячеек таким же образом.

Особо осторожно нужно подходить к обвязке углов. В строительных магазинах можно купить специальные элементы, которые легко устанавливаются на место углов.

Важно! В углах арматуру можно вязать только вручную, без теплового воздействия.

Готовый каркас укладывается в опалубку в горизонтальном положении сеток.

Этот способ очень распространен среди строителей, которыми вязка арматуры производится своими руками. Помимо него, существует еще несколько вариантов скрепления арматуры для ленточного фундамента:

– Довольно крупные по масштабу работы требуют вязать арматуру специальными вязальными пистолетами.

Самым простым способом можно считать вязку с использованием пластиковых хомутов нужного размера. Такой метод прекрасно подойдет, если осуществляется вязка небольшого сооружения. Его достоинством является то, что нет необходимости носить с собой при работе большой моток проволоки, а также можно не покупать вязальный крючок.

Важно! Перед началом работ нужно четко определиться какие нагрузки планируются для ленточного фундамента, и каков объем работ.

После того как мастер закончил вязать арматуру, можно приступать непосредственно к армированию.

Для фундамента ленточного типа используются прутья, диаметр которых составляет 8 мм, что сопоставимо с арматурой из металла с сечением 12 мм.

Важно! Фундамент выполняют на идеально ровной поверхности.

Алгоритм действий такой:

1. Установка обработанной пергамином опалубки

2. Обозначение того уровня, до которого производится заливка раствора. Делается это водяным уровнем с проведением замеров в нескольких местах.

Важно! Сетка арматуры должна быть полностью погружена в опалубку и не доходить до ее края приблизительно на 5 см.

1.Если выполнить это условие не получается, то можно подложить под арматурную сетку кирпичи.

2.Укладка стеклопластиковой арматуры на подготовленное покрытие из кирпичей.4.Заливка готовой конструкции качественным бетоном. При заливке бетон в обязательном порядке утрамбовывается, чтобы избежать пустых полостей.

Важно! Подсчет количества бетона производится так: периметр ленточного фундамента умножаем на высоту и ширину.

5. Готовый фундамент накрывается пленкой, которая фиксируется кирпичами или брусками. Через 2 – 3 недели можно производить строительные работы.

Стеклопластиковая арматура – относительно новый строительный продукт, но он уже стал довольно популярен среди тех, кто занимается частным строительством. Помимо того, стеклопластиковое армирование выполняется и в промышленных масштабах при строительстве дорог, возведении мостов, укреплении берегов, строительстве.

Вязка арматуры своими руками – это несложный процесс, который легко выполнить, имея все нужные материалы. Даже неподготовленный человек сможет это сделать, стоит только попробовать на нескольких элементах. Это выгодно отличает стеклопластиковую арматуру от стальной, для создания каркаса из которой нужен сварочный аппарат и опыт работы с ним.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
